来源 :许继电气2025-06-11
6月10日
哈密-重庆特高压直流输电工程
双极低端直流系统正式投运

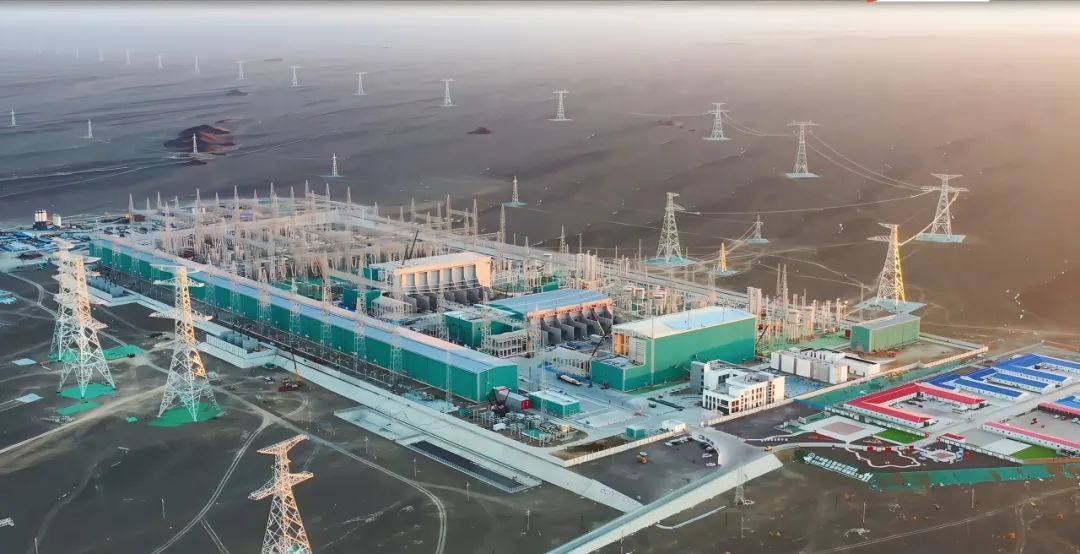

巴里坤换流站

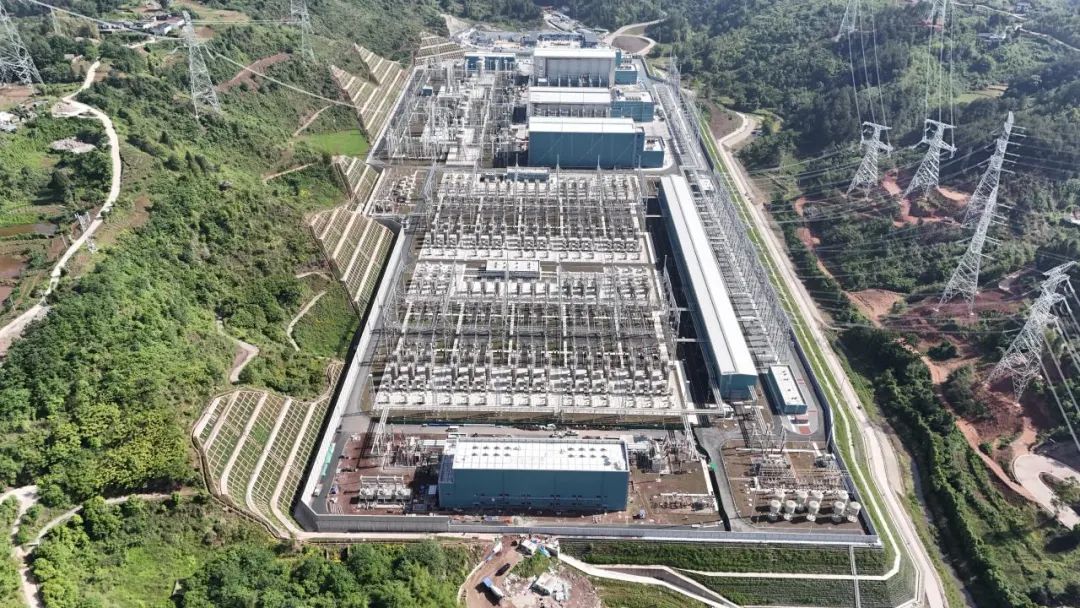

渝北换流站
哈重工程
●是我国首个投产送电的“沙戈荒”新能源基地外送特高压直流输电工程
●是西南地区首个特高压直流受入工程
●是我国第三条“疆电外送”大通道
柔性输电公司
为巴里坤换流站
供货换流阀、阀控及阀冷设备
此次许继换流阀在新疆特高压的“首投”
不仅是一次技术的突破
更是一曲献给奋斗者的赞歌

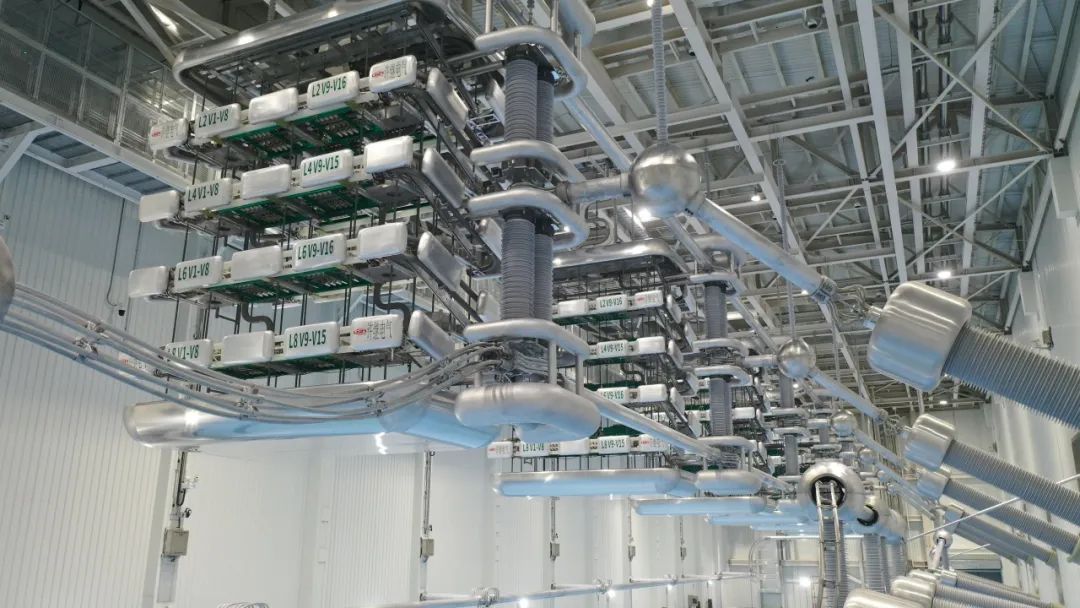

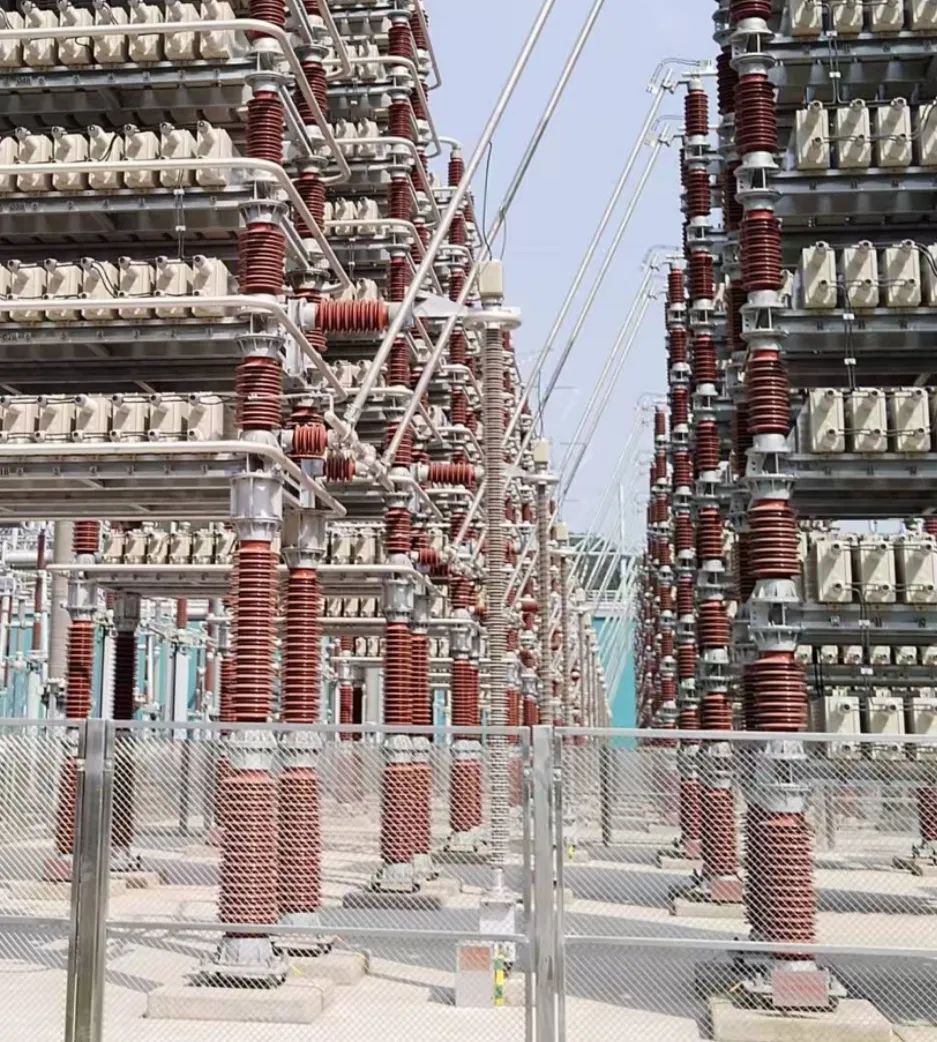

换流阀、阀控
换流阀创新采用水路设计思路，通过理论计算和有限元仿真相结合的方式，优化阀塔和阀组件分支支路流道及流阻，减小换流阀水路整体压差，降低阀冷系统整体压力，使散热更加高效，运行更加稳定可靠。

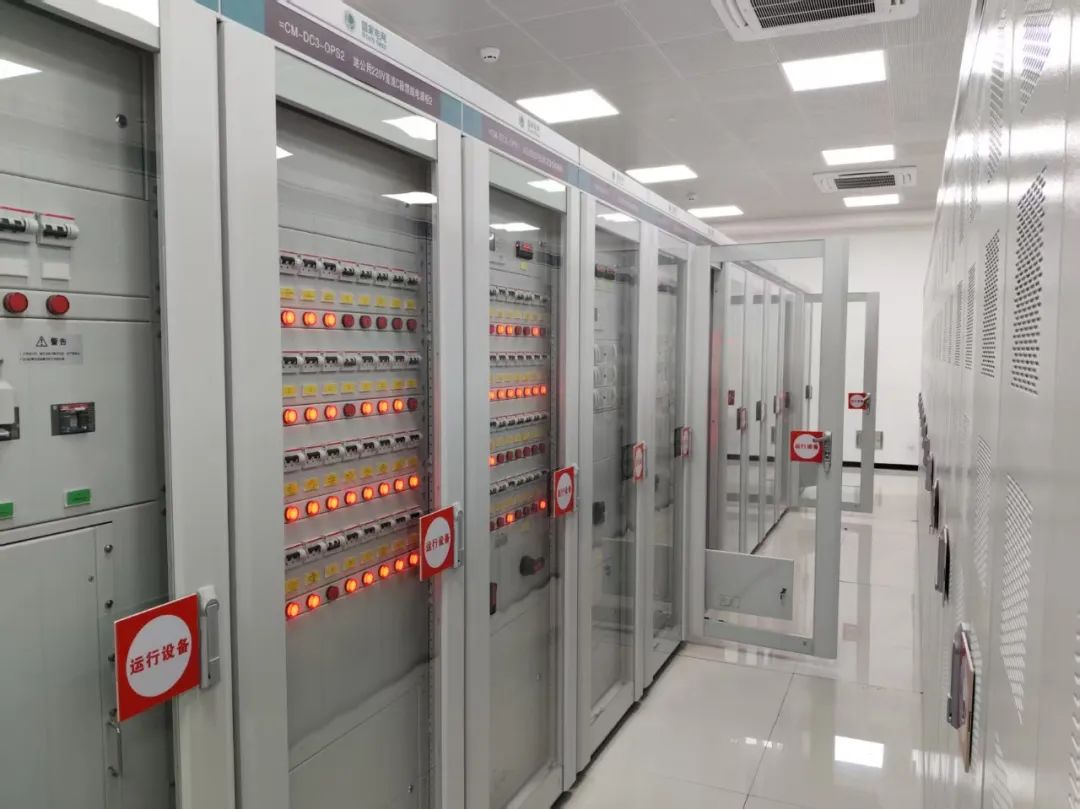

阀控设备在原VCE 800特高压阀控设备基础上，实现功能再升级。创新晶闸管级录波功能，实现对换流阀744级晶闸管的全面监视；增加录波文件管理和远程调阅功能，提高阀控运维分析效率；新增阀控设备内部光模块的光功率监视功能，完善设备运行维护检测手段。
阀冷设备
柔性输电公司集成了四大创新技术，为换流阀这颗“电力心脏”构建了坚不可摧的“防护盾”。
硬件自主可控
通过行业内同类产品最严酷等级电磁兼容试验等，适应新疆极度干燥、强温差气候。
软件智能升级
ViGET可视化编程系统实现0.1毫秒级事件生成，事件容量达1万条，可全流程追溯故障。
功能高度集成
减少外部接口50%，抗电磁干扰能力达到国际领先水平。
可靠性“双冗余”
单一系统故障时0.01秒内无缝切换，避免直流系统闭锁风险。
互感器公司
为巴里坤换流站
提供6台XRC系列直流电压分压器
为渝北换流站
提供61台POCT系列全光纤式电流互感器
两大设备均按最严格生产工艺及试验检测
以高质量、高耐侯性、高可靠性、高测量性能
助力能源传输安全与绿色转型

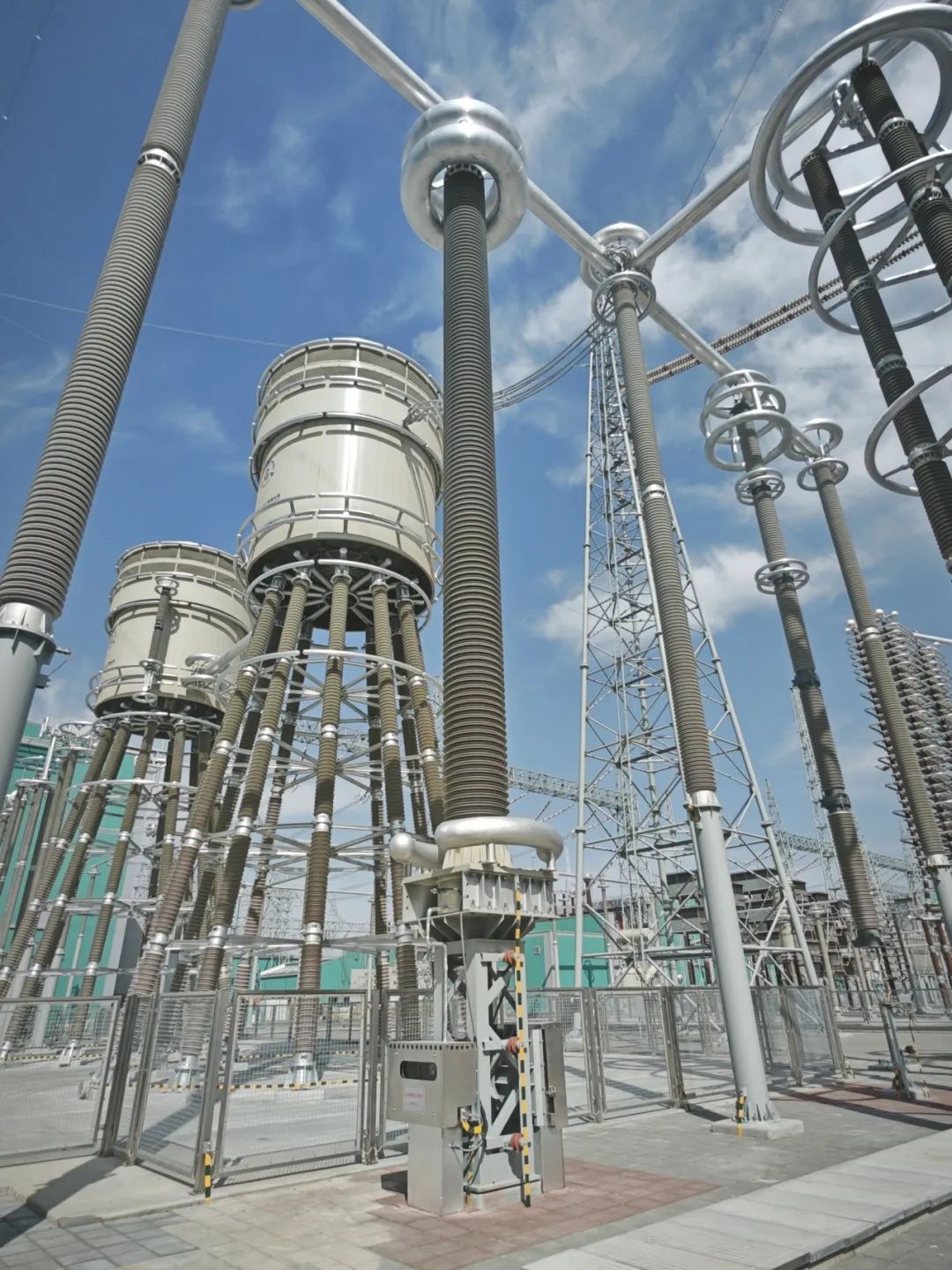

直流电压分压器
将±800千伏额定电压通过高压阻容单元传变为小电压信号，二次侧就地数字化为控制保护提供高可靠数字量电压输入，完成了西北地区极端环境下的高电压绝缘设计、抗风沙耐受设计、抗强震耐受设计、一二次高容错传变设计等，测量精度达0.2级，响应速度小于200us，为特高压直流提供可靠电压数据支撑。
全光纤式电流互感器
将1A额定小电流通过光学敏感元件一次侧无源感应传变，二次侧为控制保护提供高可靠数字量电流输入，完成了湿热环境下的高耐侯性设计、0.2级高精度传变测量、全“A”级抗电磁干扰、核心参数实时监控等，为特高压直流提供可靠电流数据支撑，助力工程安全稳定运行。
电源公司
为巴里坤换流站
提供直流电源系统、通讯电源系统、
UPS等170多面屏柜

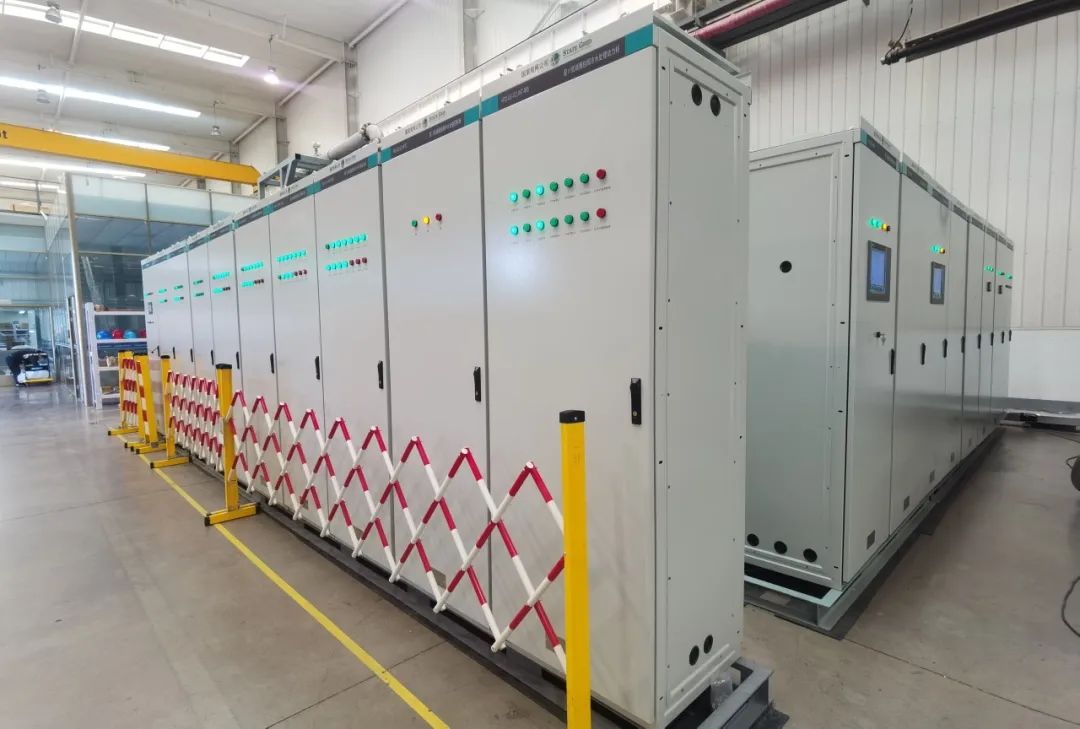

直流电源系统，通讯电源系统和UPS设备
采用的智能冗余、两电三充、三电四充设计，让电源系统在-30℃至50℃温差中稳定运行，为巴里坤换流站保护用电设备提供稳定电源，保证换流站交流场、双极低端带电投运工作顺利完成。
