四系统全频段外置测量天线
HX-CSX644A
毫米级高精度定位
相位中心误差±2mm
磁吸便捷安装
IP67防水防尘
实力出众
产品特点

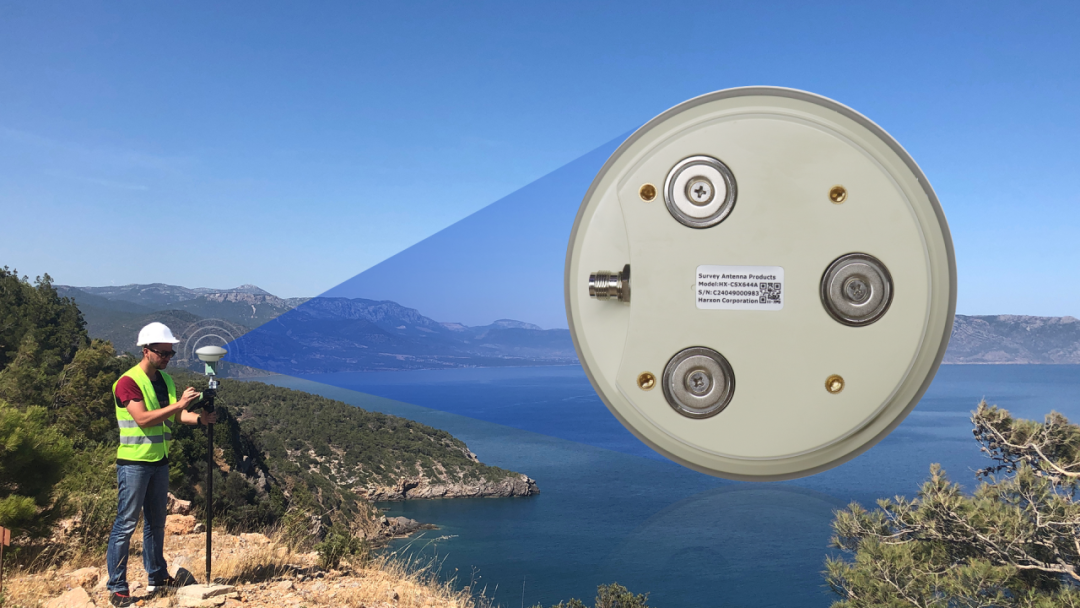

磁吸安装方便快捷
全新结构设计，底部带高强度磁吸，拆装一步完成，灵活性高，可重复使用，方便快捷。

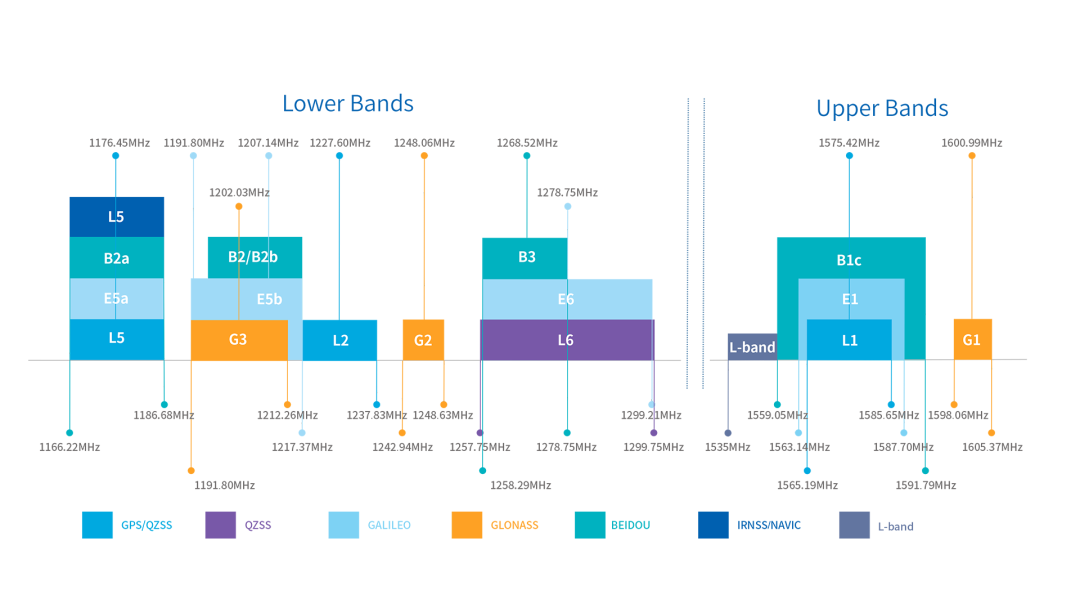

GNSS四系统全频段信号接收
支持GPS、GLONASS、BDS、GALILEO多系统卫星导航信号接收，覆盖当前所有主流卫星系统和频点，满足目前测量设备高精度、多系统兼容的需求，同时支持SBASL1/L5，增强天线定位精度，可配合多种接收机使用。
高增益低仰角收星效果好
天线单元具有高增益，宽波束等特点，在低仰角仍然具有较强信号的接收效果，保证在有遮挡等复杂环境下也能快速锁定卫星，稳定的输出GNSS导航信号。
相位中心稳定毫米级定位精度

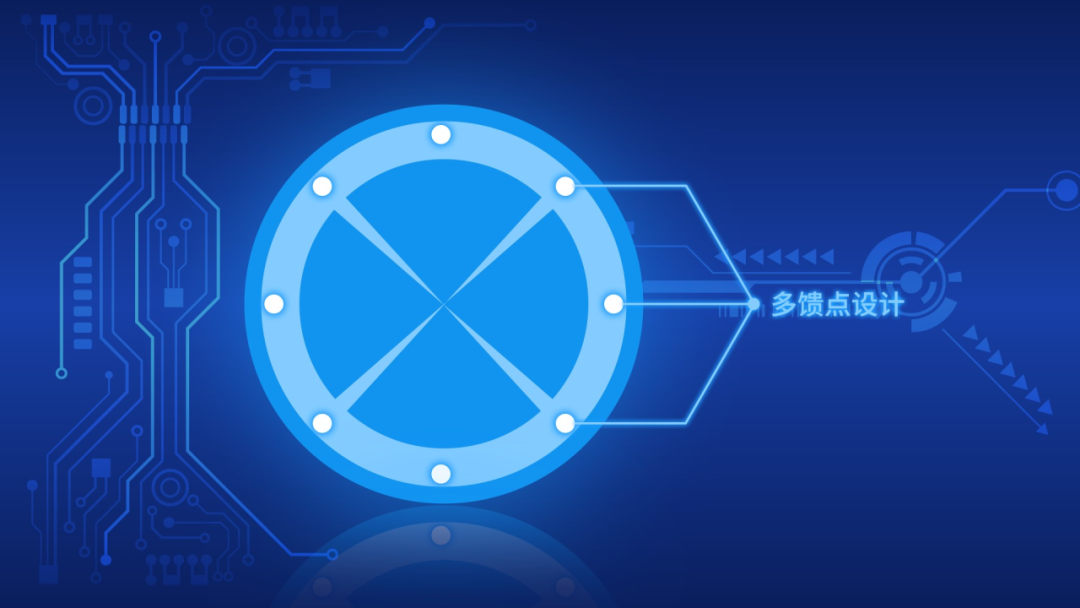

天线部分采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小，稳定的相位中心确保了多系统卫星的跟踪，保证毫米级的定位精度，减少信号传输时间，保证通信效率。

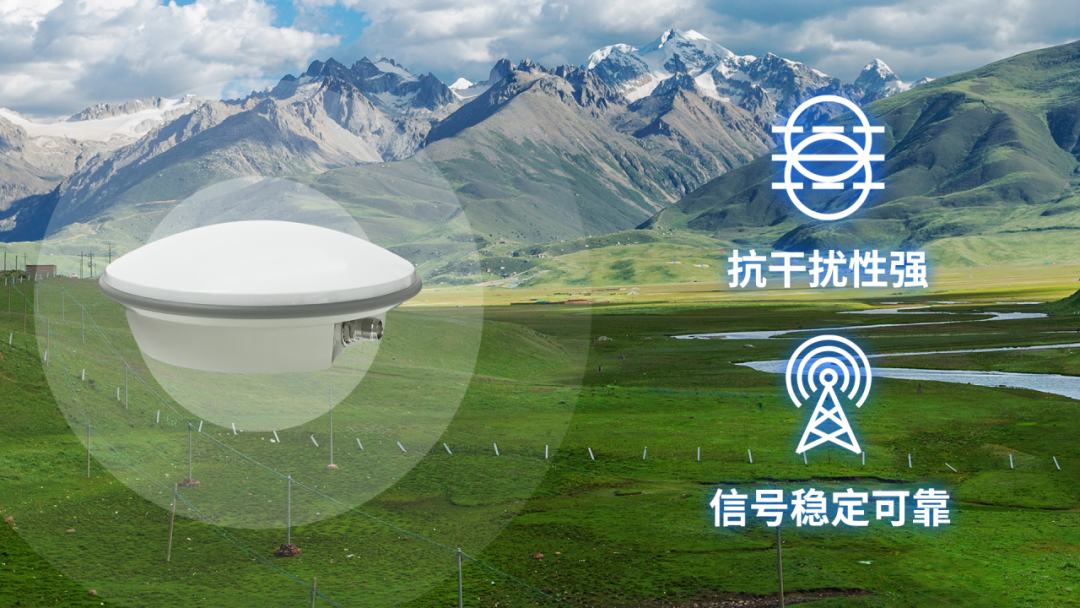

抗干扰性强信号稳定可靠
天线LNA具有出色的带外抑制性能，可以抑制无用的电磁波信号，避免接收机被其它无线通信系统干扰，在密集城市建筑、高山峡谷地带、多径干扰严重地带，依旧可以输出高精度数据。

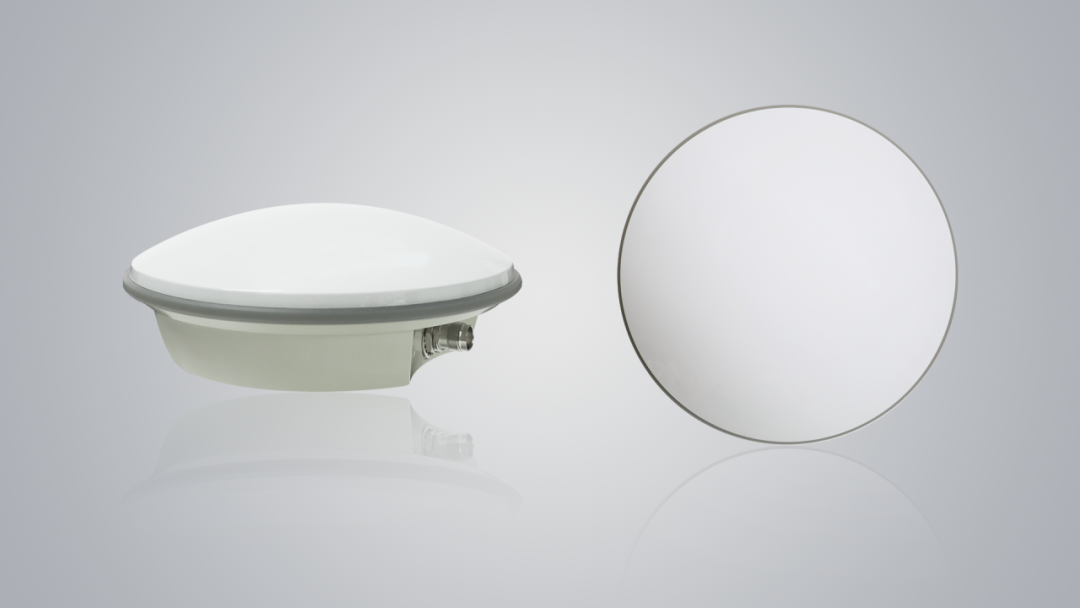

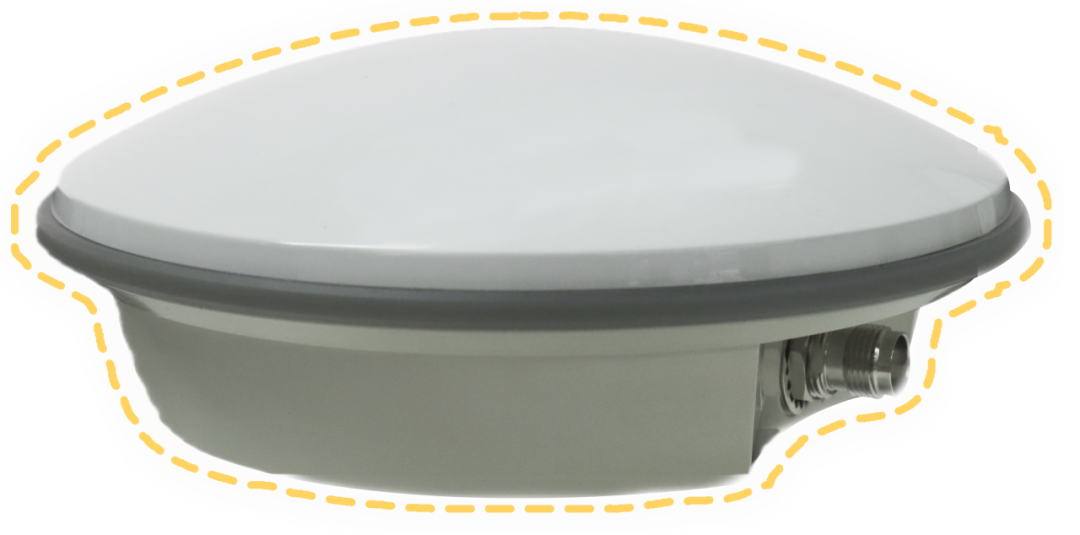

体积小巧坚固耐用
外形小巧紧凑，结构可靠，密封外壳通过IP67防水防尘认证，兼具抗紫外线老化与高效散热特性；经严苛（-40℃～85℃）高低温循环测试，确保极地酷暑环境稳定运行；产品通过1米高度跌落试验与持续振动验证，双重保障内部精密原件可靠性，可为复杂环境提供全天精准测量保障。
应用场景

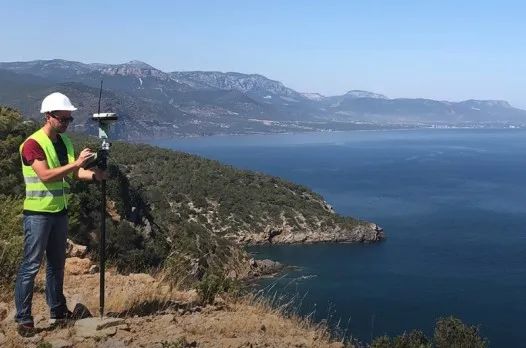

大地测绘
智慧农业
桥梁变形监测
山体滑坡监测

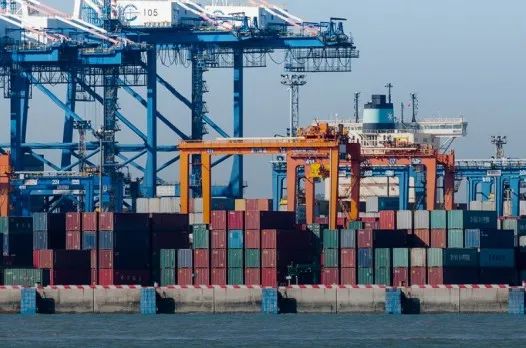

码头自动作业
性能参数
天线特性
| 频率范围 |
GPS L1/L2/L5 BDS B1I/B2I/B3I/B1C/B2a/B2b GLONASS L1/L2/L3 GALILEO E1/E5a/E5b/E6 QZSS L1/L2/L5/L6 SBAS L1/L5 IRNSS L5 L-Band |
| 天线轴比 |
≤3dB |
| 水平面覆盖角度 |
360° |
| 最高增益 |
5dBi |
| 相位中心误差 |
±2mm |
低噪声放大器指标
| 增益 |
L1: 34±2dB L2: 36±2dB |
| 噪声系数 |
≤2dB |
| 工作电压 |
+3.3～+12VDC |
| 工作电流 |
≤45mA |
| 差分传输延迟 |
≤5ns |
结构特性
| 天线尺寸 |
Φ152*57.7mm |
| 重量 |
≤500g |
| 接头形式 |
TNC-K |
