前言
18650电芯是目前最常用的电芯之一，其诞生之初是SONY公司当年为了节省成本而定下的一种标准性的锂离子电池型号，18650电池是最成熟、最稳定的锂离子电池，广泛应用在电子产品中。多年来，18650电池的生产工艺上积累了大量的经验，使得产出的18650电池的一致性、安全性都达到了非常高的水准。
近日，电池领域老品牌亿纬锂能推出了一款 INR18650/35V 电芯，单电芯容量就达到了 3500mAh，为行业提供高能量密度解决方案，其材质配方为三元锂，这是一个比较吃香的容量级。比如用在移动电源领域，仅需三节可组成 10000mAh容量，相比起低容量的电芯，相同电量的基础下能大幅度减少电芯数量、降低产品整机的大小尺寸，下面充电头网就从充放电、内阻以及温度测试为大家全面刨析这款电池的性能如何。
外观介绍
按照惯例，先来看看这款电芯的外观。

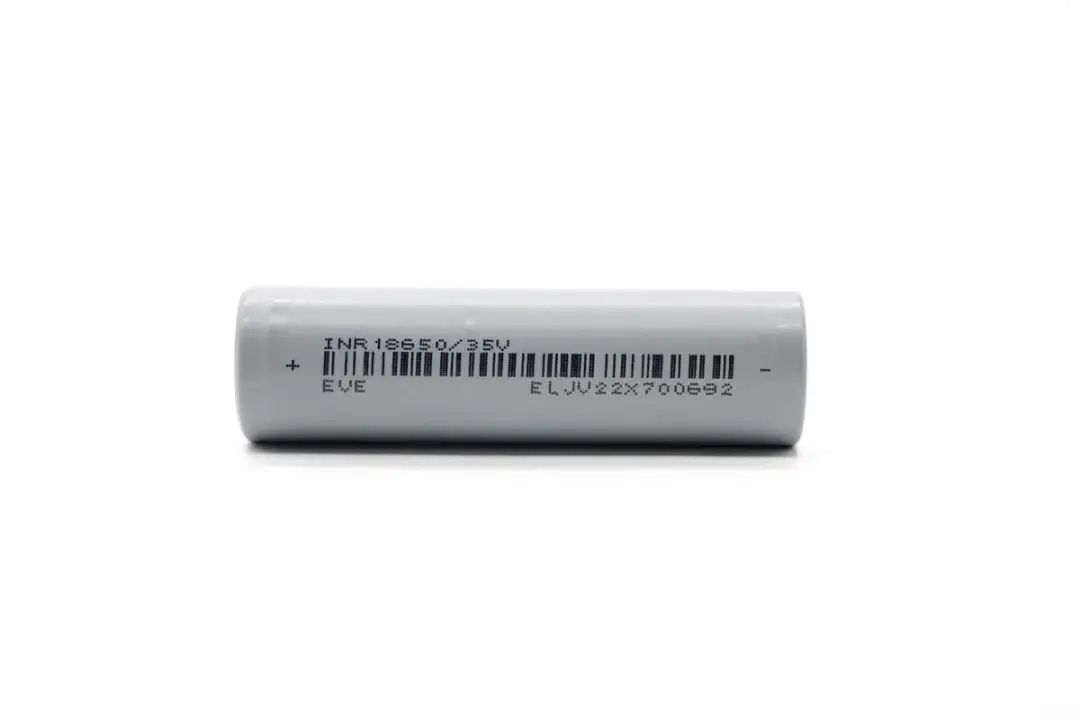

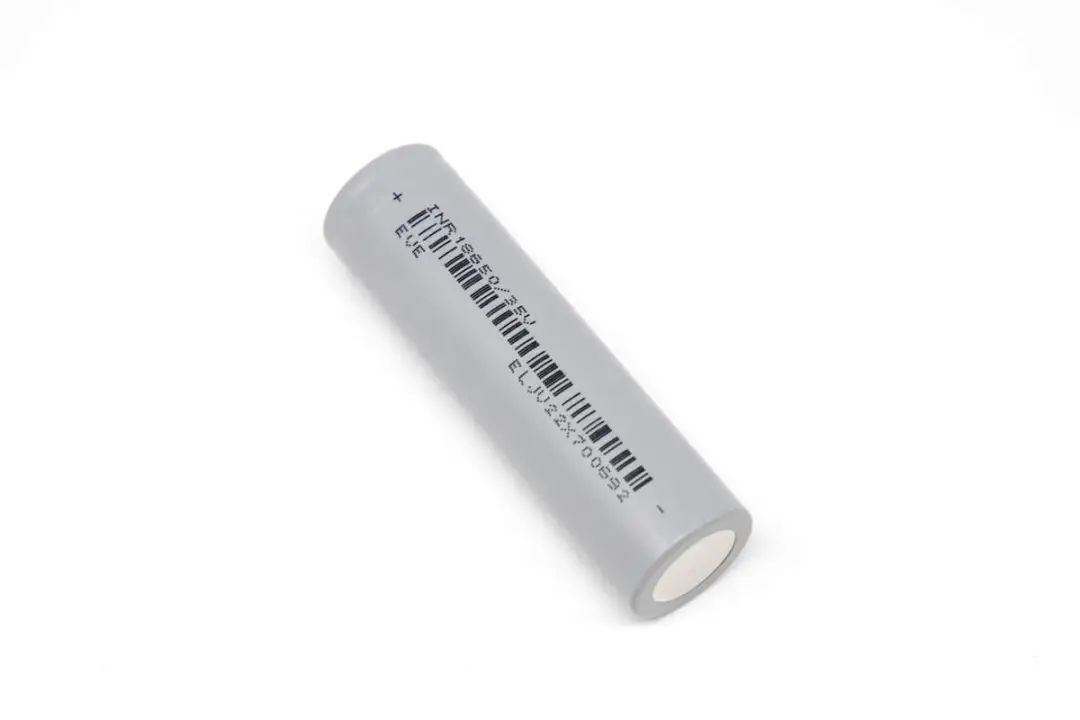

亿纬锂能INR18650/35V电芯为圆柱体设计，采用灰色电芯套膜颜色，并且套膜颜色可依据要求进行调整，满足客户的多样化需求。

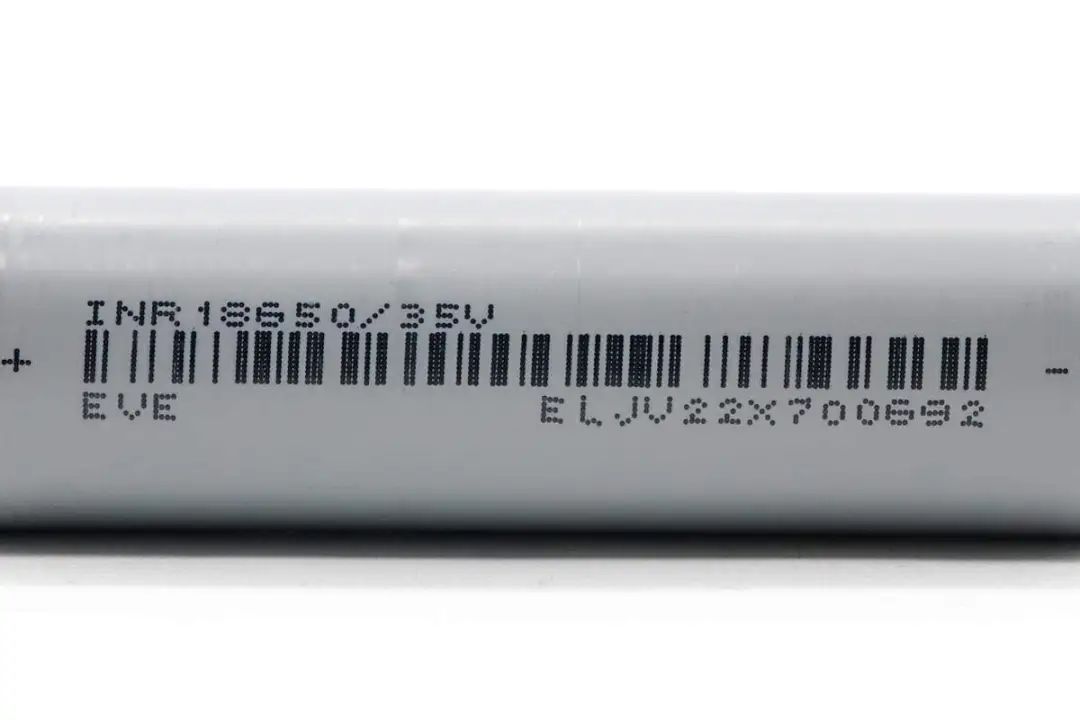

亿纬锂能INR18650/35V电芯另一侧拥有喷码：
“INR18650/35V 以及 ELJV22X700692（出厂编码）”
额定容量：3500mAh@0.2C；
标称电压：3.65V；标称能量：12.78Wh；
交流内阻：≤30mΩ。

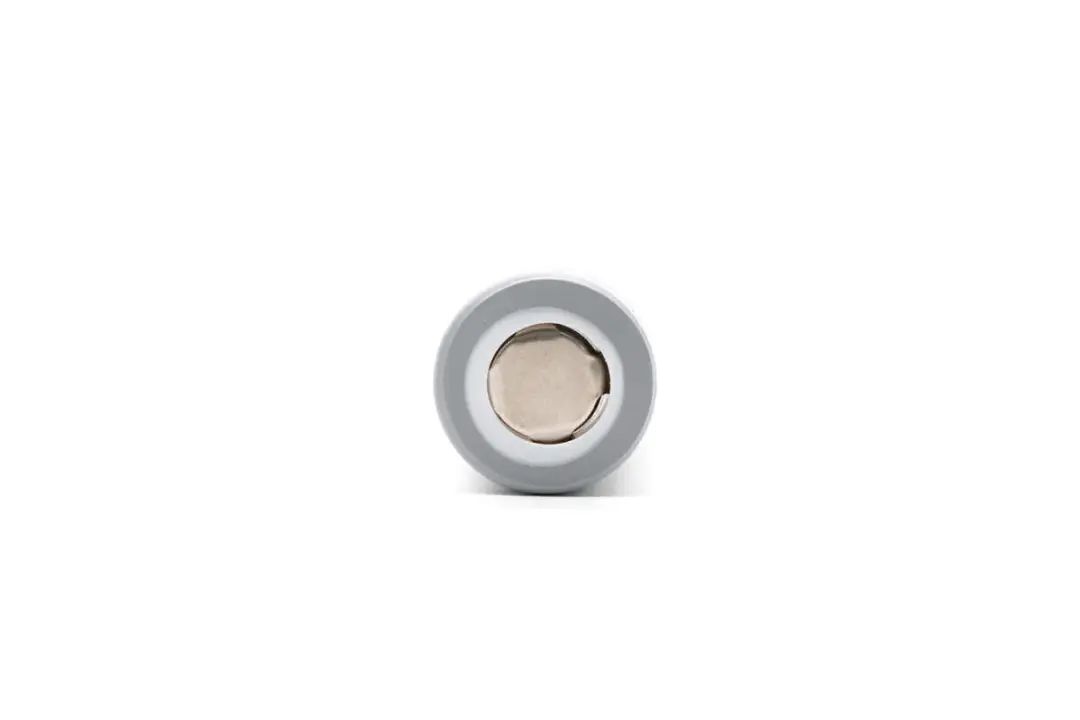

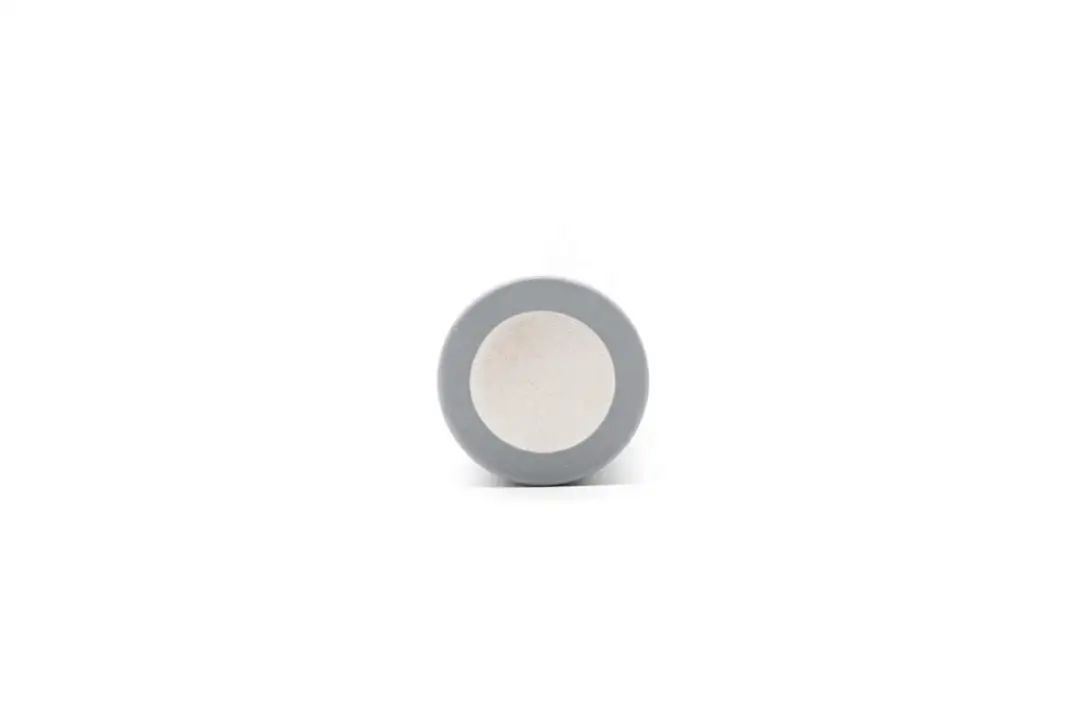

亿纬锂能INR18650/35V电芯负极接触面采用合金金属材质制作，阳极氧化工艺处理，耐用防腐。
亿纬锂能INR18650/35V电芯正极接触面依旧为合金材质，圆片四焊点连接更稳固。

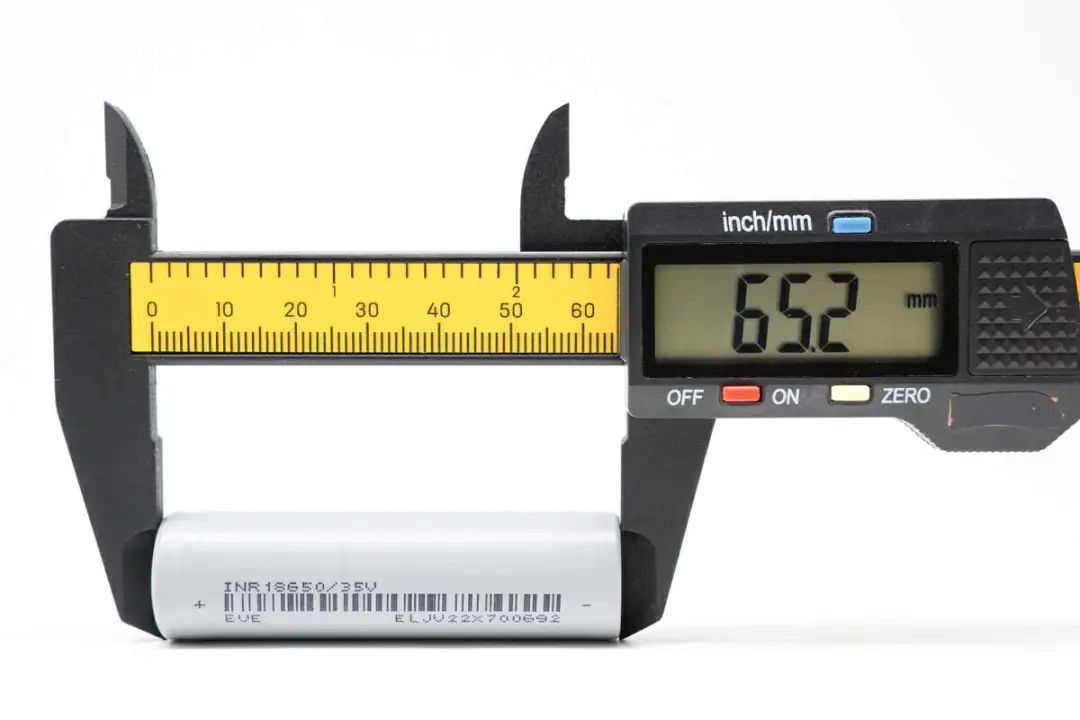

使用塑胶卡尺测得，亿纬锂能INR18650/35V电芯圆柱高度约为65.2mm。

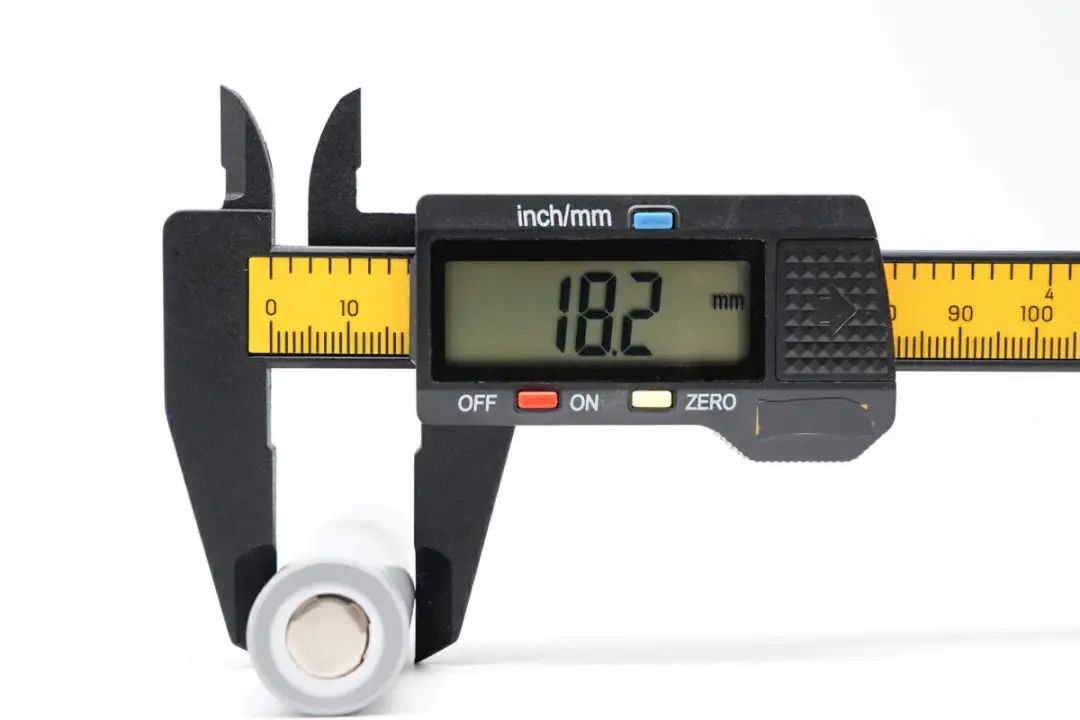

使用塑胶卡尺测得，亿纬锂能INR18650/35V电芯直径约为18.2mm。

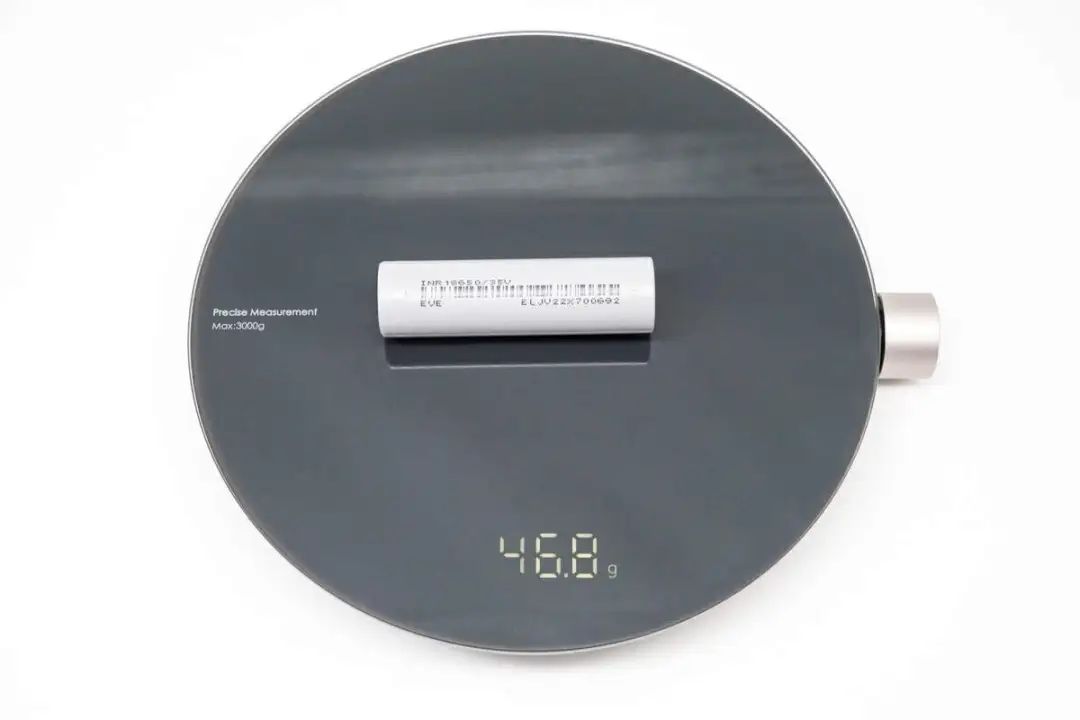

亿纬锂能INR18650/35V电芯重量约为46.8g。

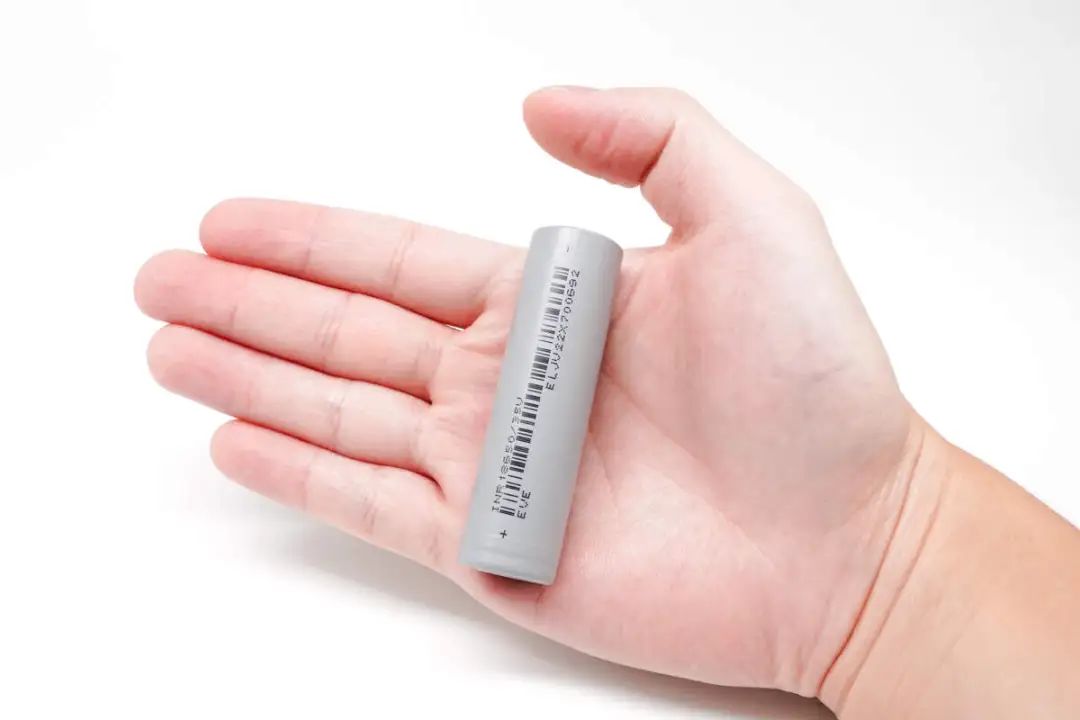

亿纬锂能INR18650/35V电芯在成年男子手中较为小巧。
充放电测试
看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。
充电测试
充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。
0.2C充电
绘制出折线图，设置电流为 700mA，0.2C为亿纬锂能INR18650/35V电芯充电，充电截止电压为 4.2V，耗时5小时13分。
0.5C充电

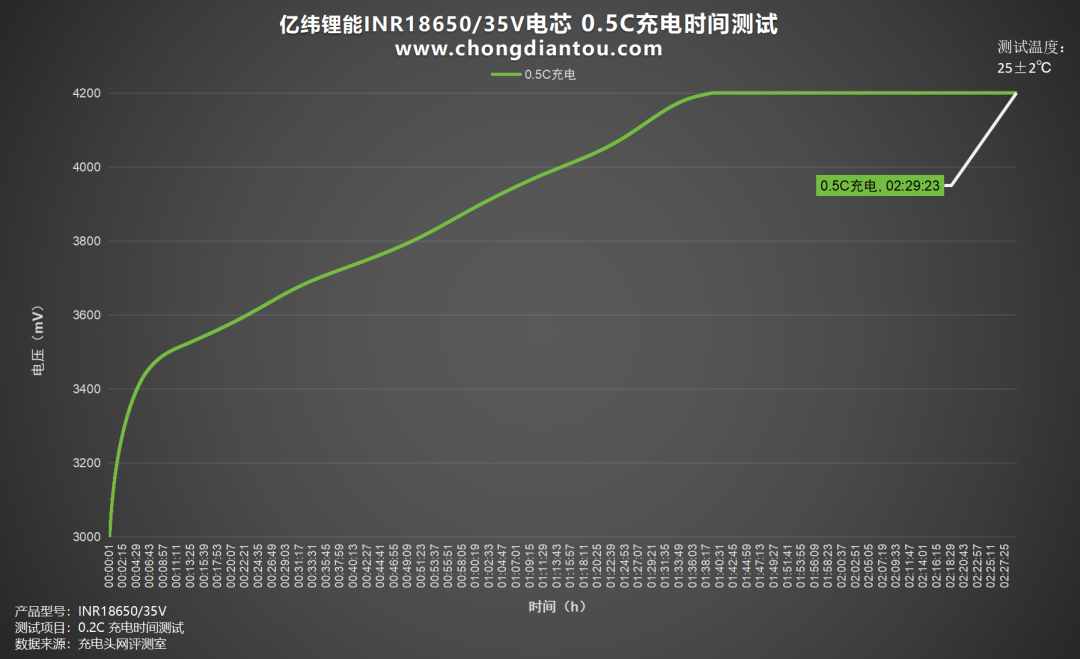

绘制出折线图，设置电流为 1750mA，0.5C为亿纬锂能INR18650/35V电芯充电，充电截止电压为 4.2V，耗时2小时29分。
1C充电

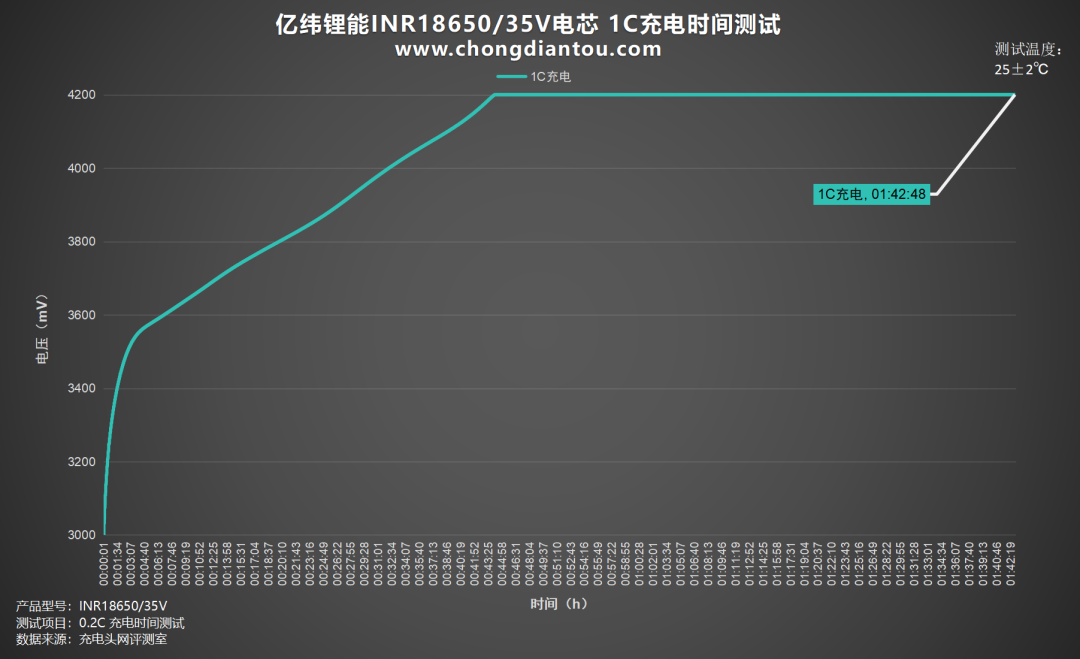

绘制出折线图，设置电流为 3500mA，1C为亿纬锂能INR18650/35V电芯充电，充电截止电压为 4.2V，耗时1小时42分。

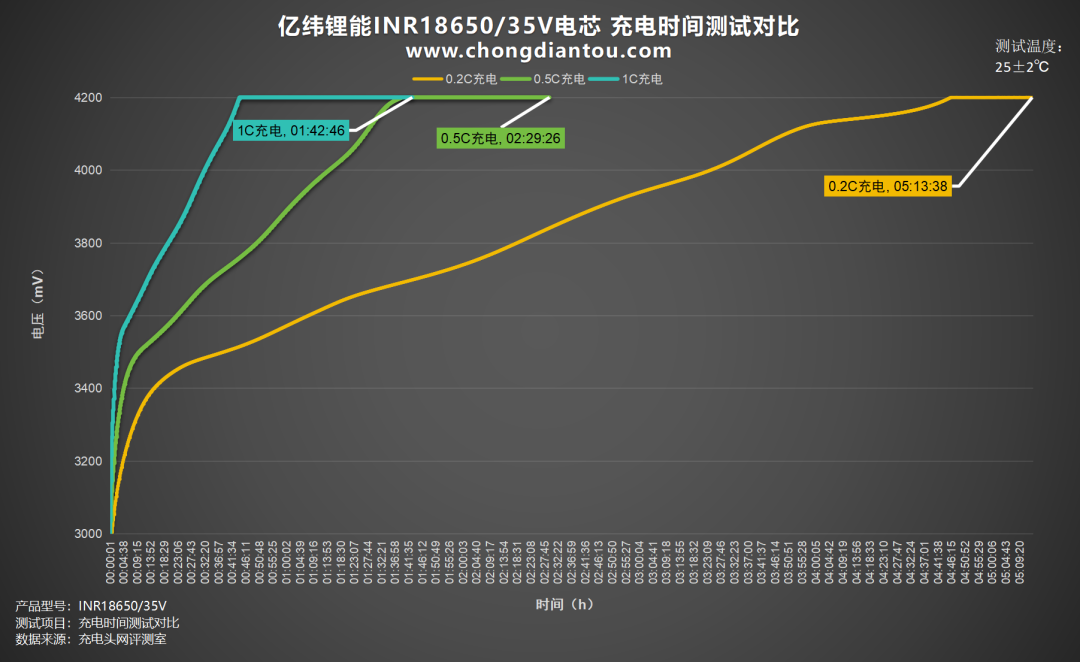

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时13分钟，0.5C充电充满耗时2小时26分钟，1C充电充满耗时1小时42分钟。
放电测试
放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。
0.2C放电

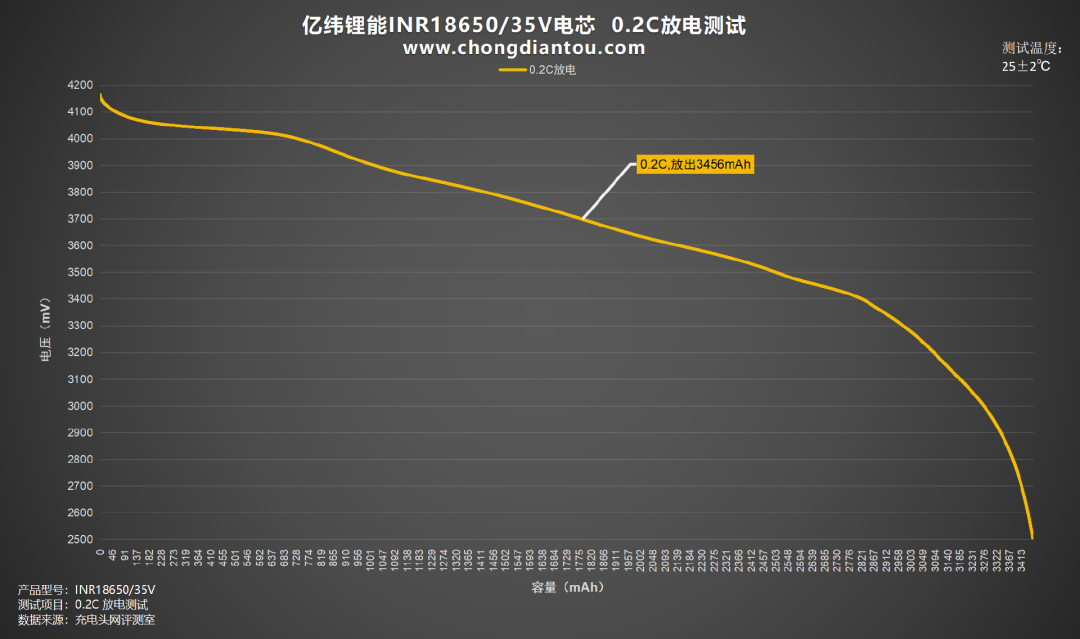

绘制出折线图，设置电流为 700mA，0.2C为亿纬锂能INR18650/35V 电芯放电，均压 3.66V，放到截止电压为 2.5V，耗时约4小时56分，放出容量3456mAh，放出能量12.66Wh。
0.5放电

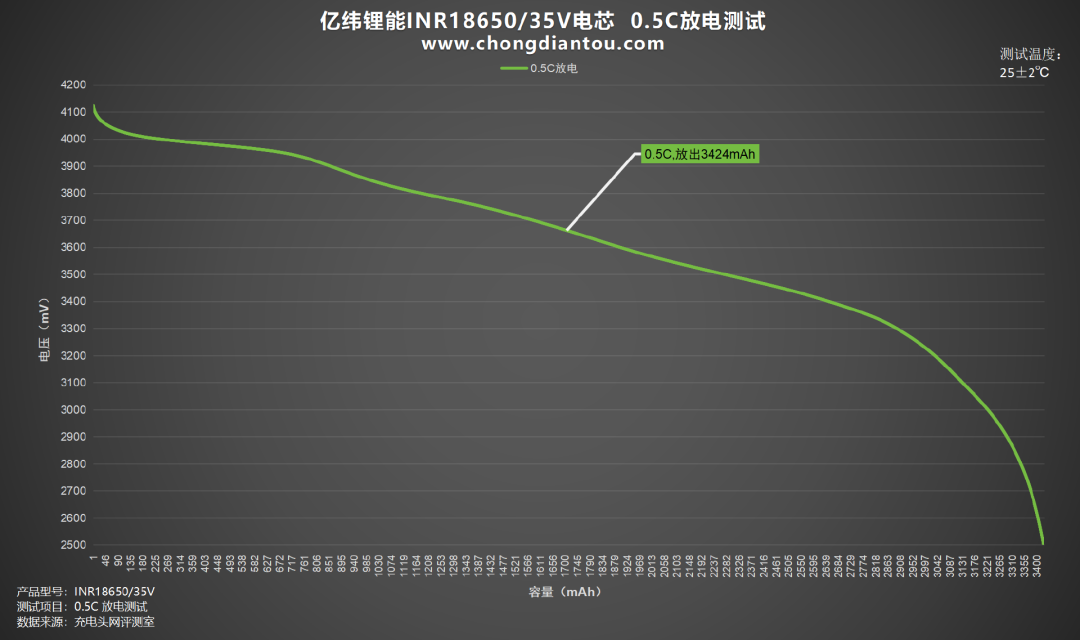

绘制出折线图，设置电流为 1750mA，0.5C为亿纬锂能INR18650/35V 电芯放电，均压 3.61V，放到截止电压为 2.5V，耗时约1小时56分，放出容量3424mAh，放出能量12.37Wh。
1C放电

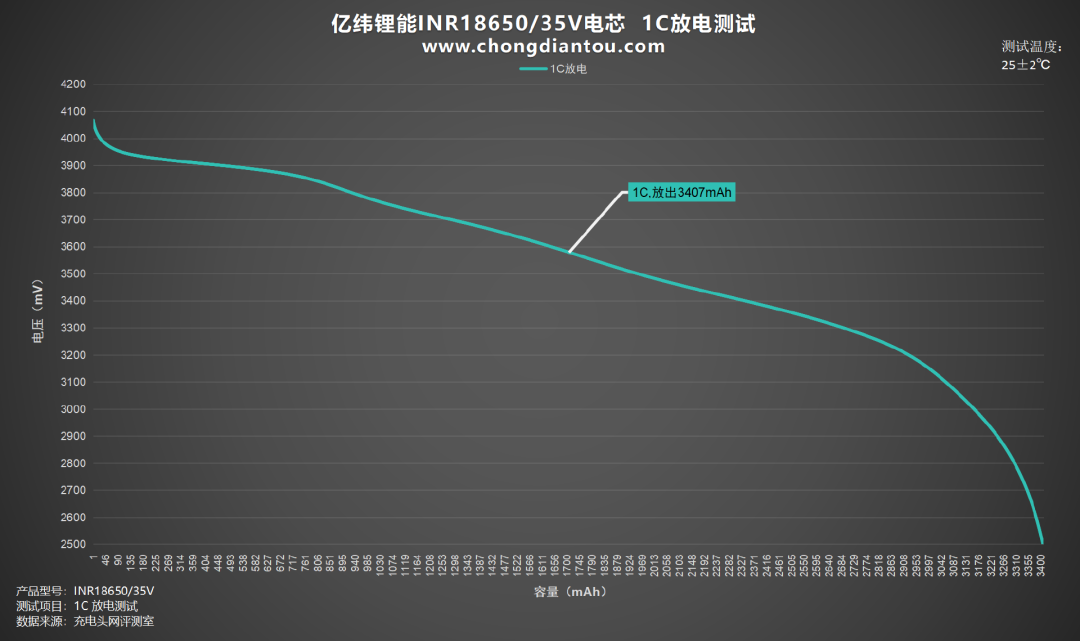

绘制出折线图，设置电流为 3500mA，1C为亿纬锂能INR18650/35V 电芯放电，均压 3.54V，放到截止电压为 2.5V，耗时约58分，放出容量3407mAh，放出能量12.06Wh。

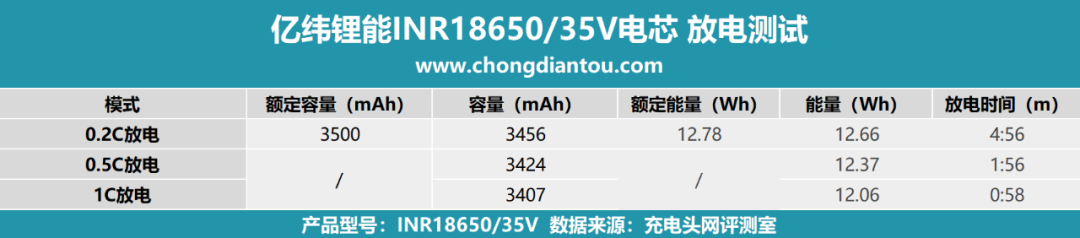

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为58分钟。放电时间最长的为0.2C放电，放电时间约为4小时56分钟。

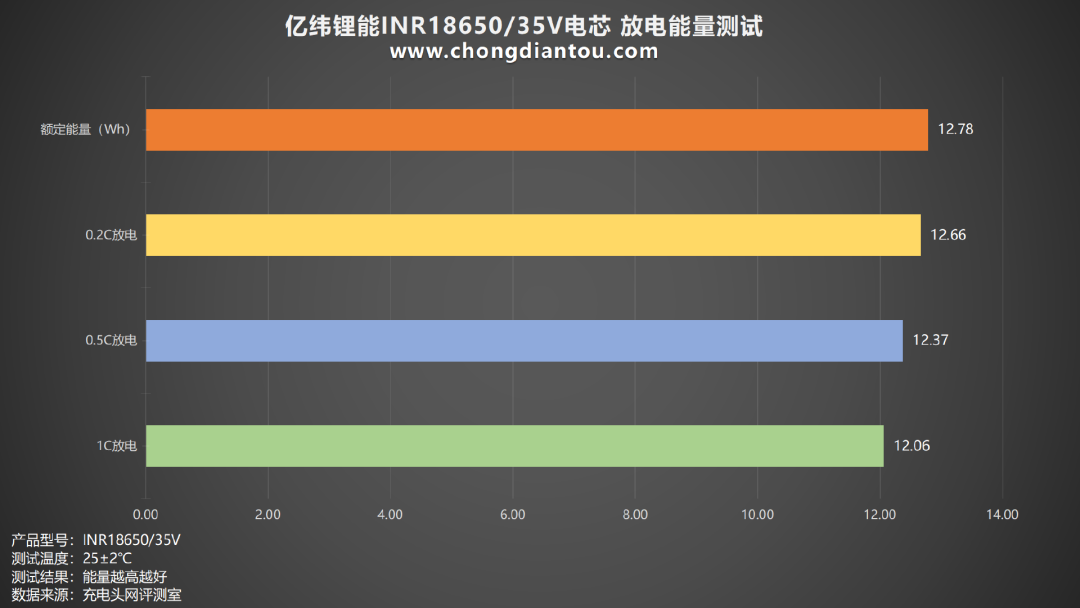

将测试数据汇总成柱状图，放电测试中整体放电能量在12.06-12.66Wh之间；整体差距并不大，其中放电能量最高的是0.2C放电档位，放电能量达到12.66Wh,超过额定容量；放电能量最低的是1C放电档位，放电能量为12.06Wh。

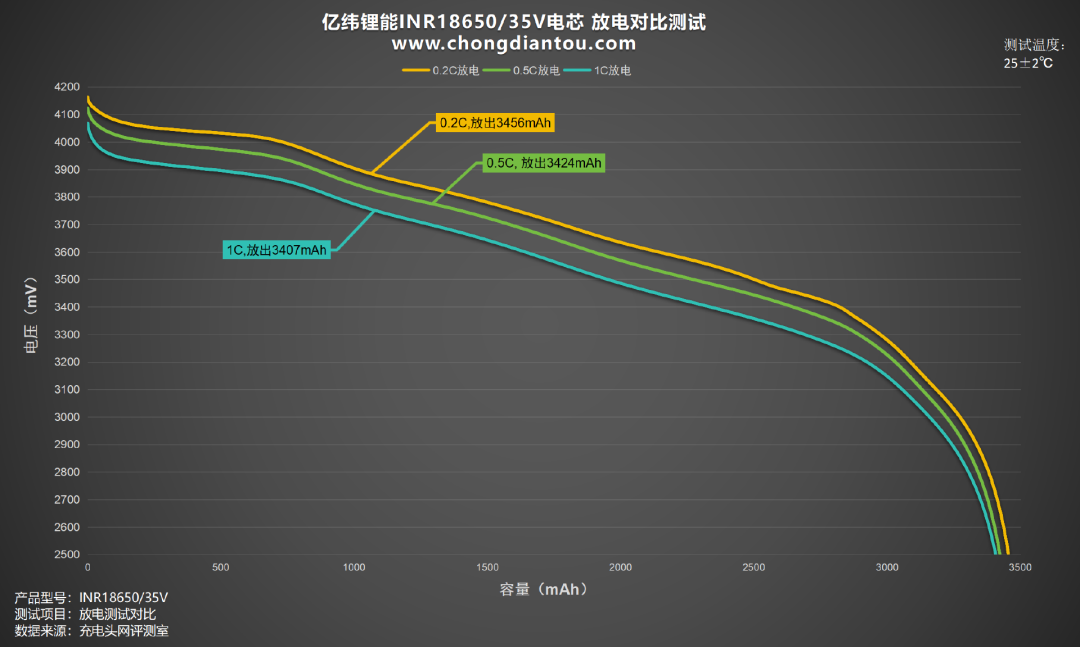

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量3456mAh，超过额定容量，放出容量最低的是 1C放电档位放出容量3407mAh。
内阻测试
内阻测试部分，充电头网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

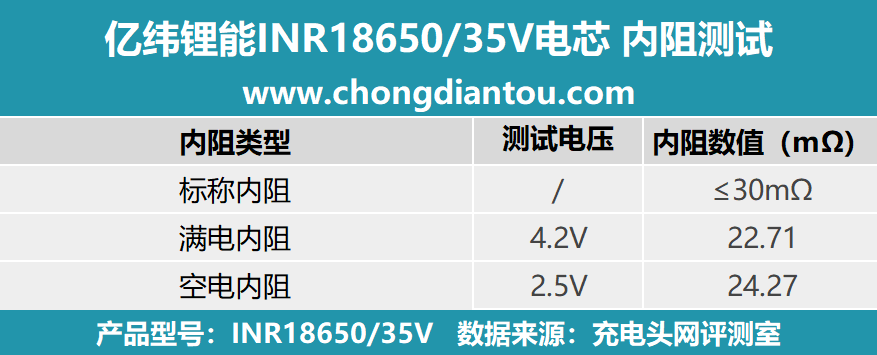

测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，亿纬锂能INR18650/35V电芯标称内阻是≤30mΩ。

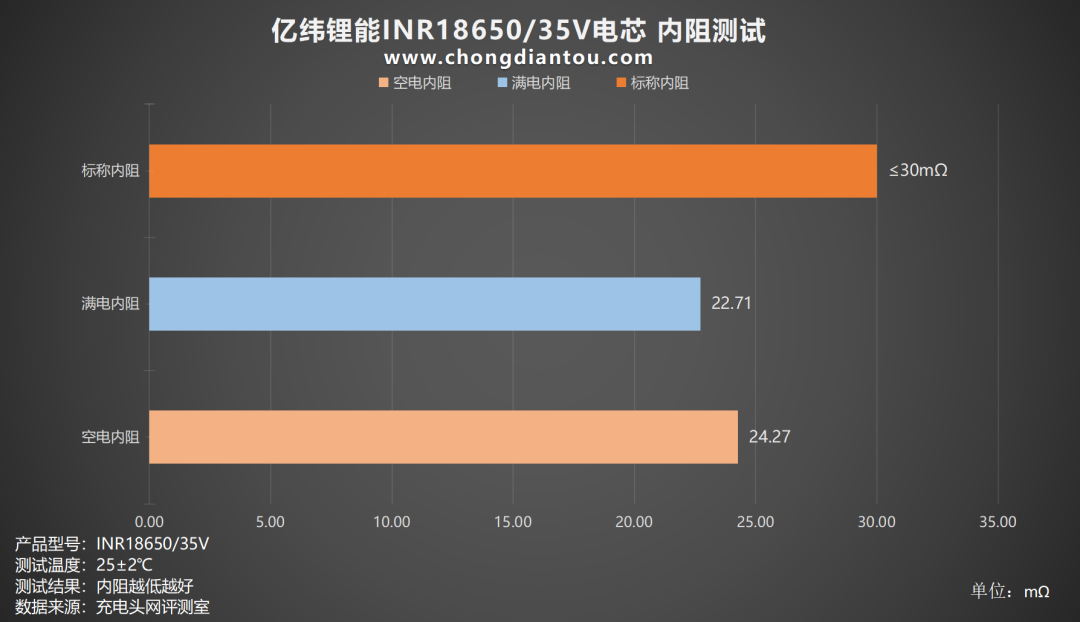

绘制出柱状图，可以看到 4.2V满电内阻为 22.71mΩ，2.5V空电内阻为 24.27mΩ，且满电与空电内阻均没有太大变化，且没有超过标称内阻，表现优秀。
温度测试
温度测试部分，充电头网将对各个充放电倍率30分钟后的温度进行测量。
充电温度测试
0.2C充电

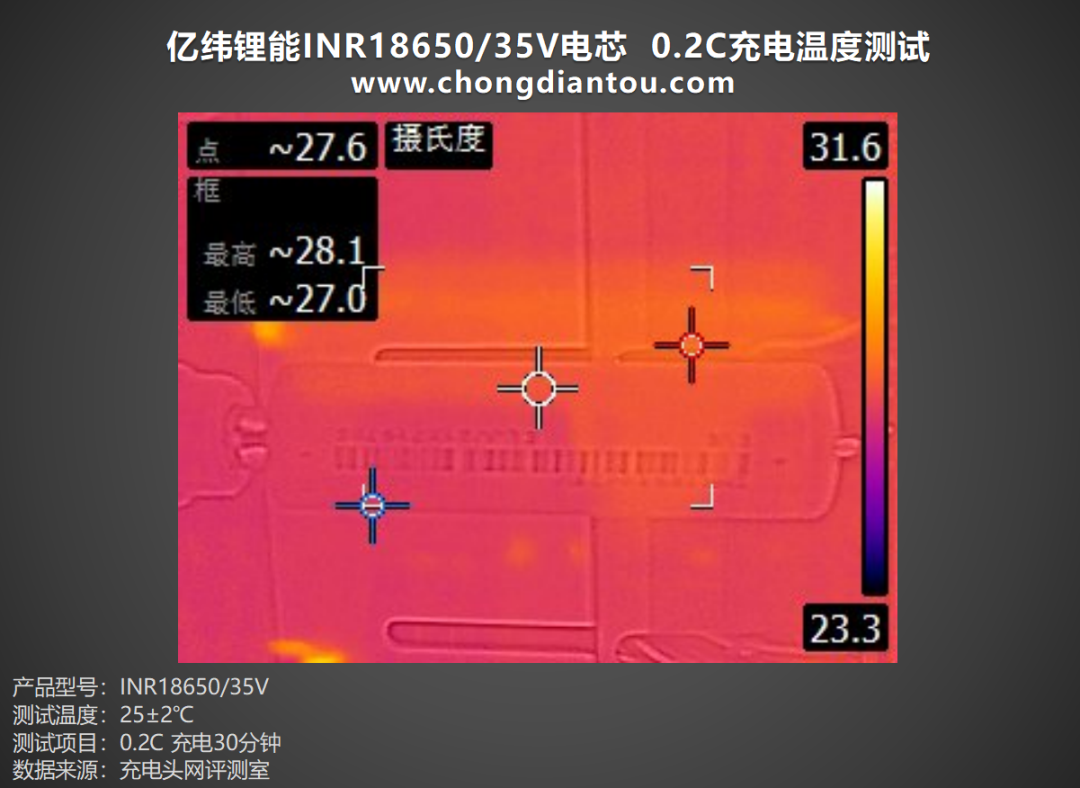

将亿纬锂能INR18650/35V电芯以0.2C倍率进行充电30分钟，表面最高温度为28.1℃左右。
0.5C充电

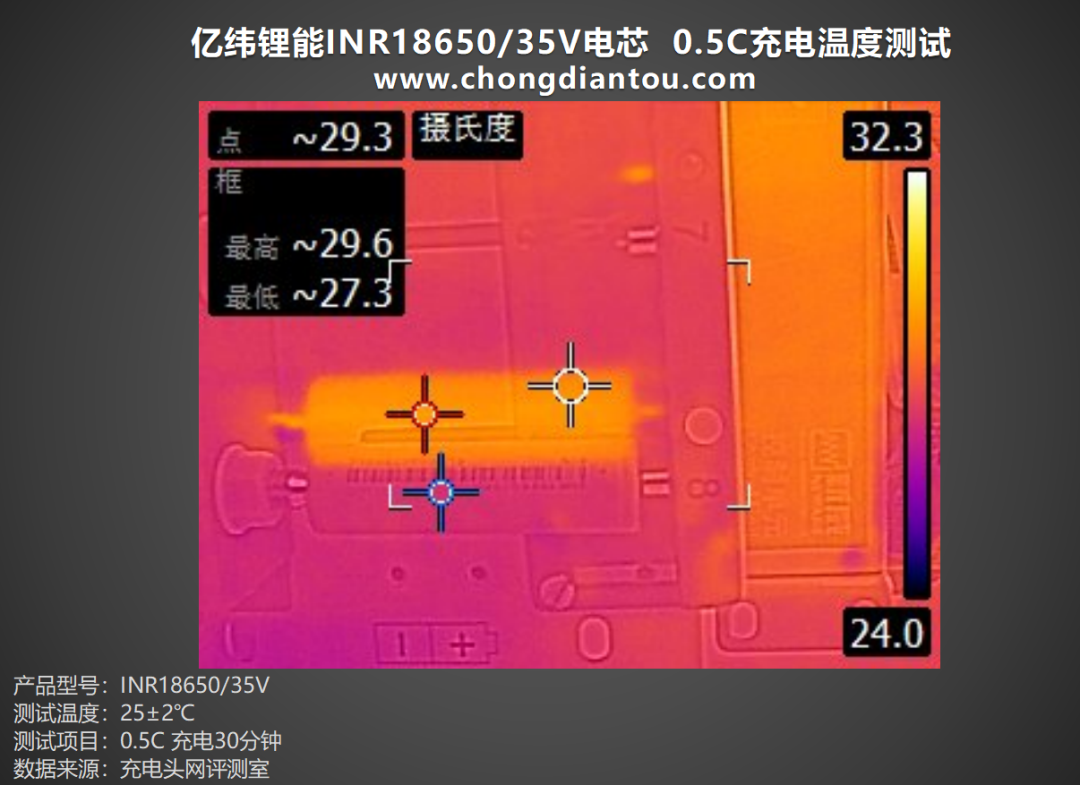

将亿纬锂能INR18650/35V电芯以0.5C倍率进行充电30分钟，表面最高温度为29.6℃左右。
1C充电

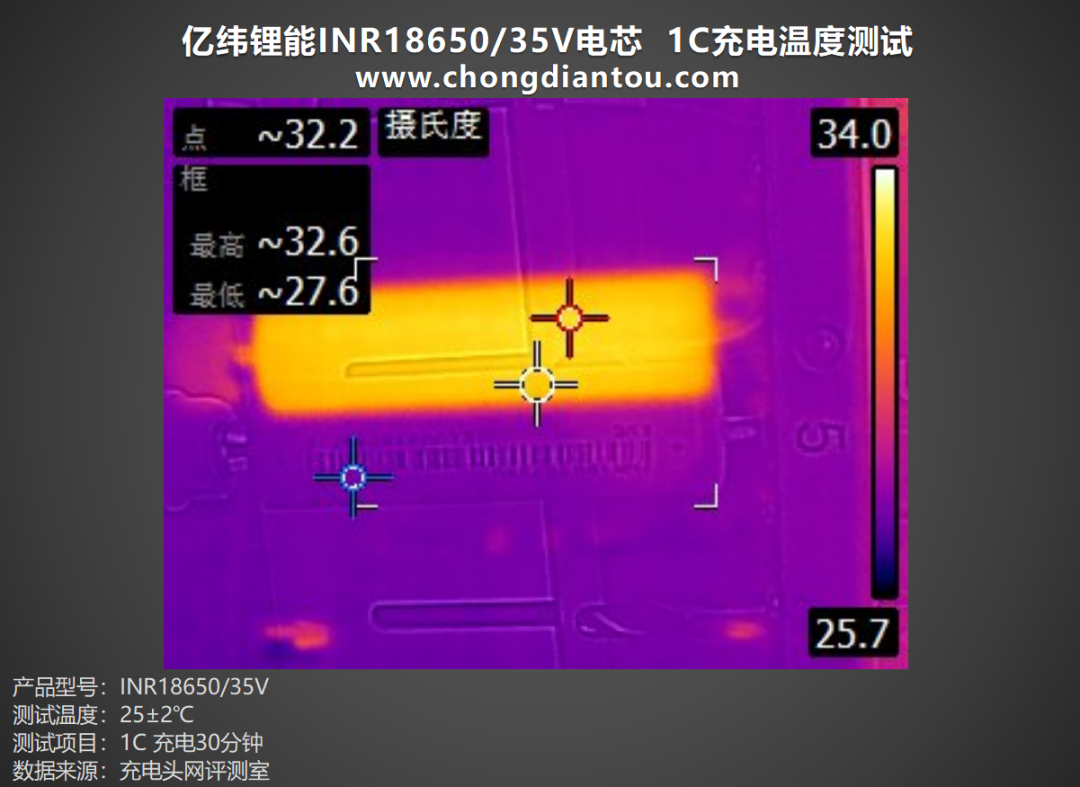

将亿纬锂能INR18650/35V电芯以1C倍率进行充电30分钟，表面最高温度为32.6℃左右。
放电温度测试
0.2C放电
将亿纬锂能INR18650/35V电芯以0.2C倍率进行放电30分钟，表面最高温度为28.1℃左右。
0.5C放电

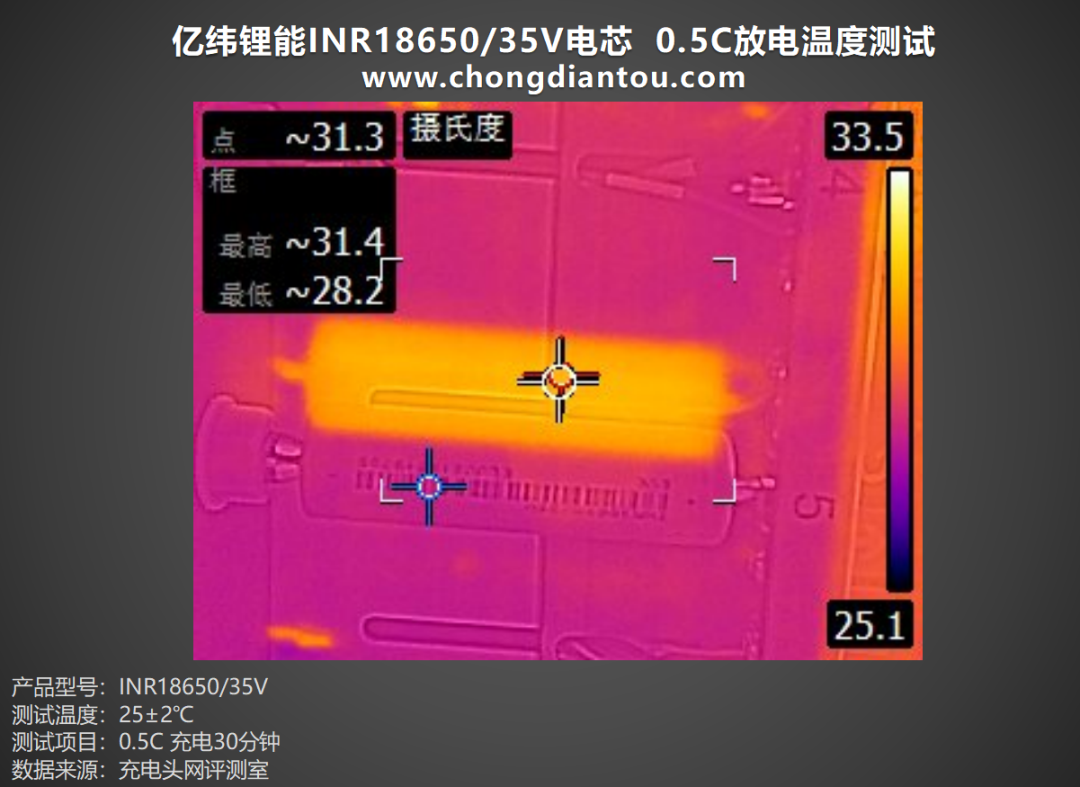

将亿纬锂能INR18650/35V电芯以0.5C倍率进行放电30分钟，表面最高温度为31.4℃左右。
1C放电

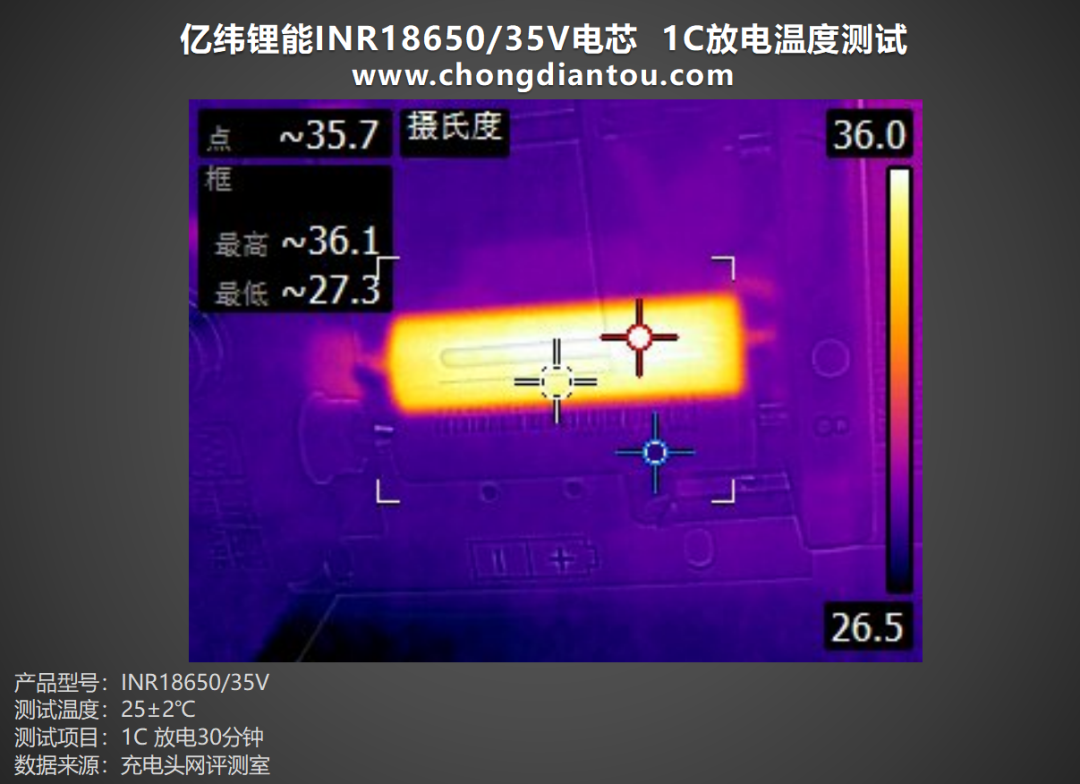

将亿纬锂能INR18650/35V电芯以1C倍率进行放电30分钟，表面最高温度为36.1℃左右。
充电头网总结
这款亿纬锂能INR18650/35V电芯，充电头网分别在0.2C、0.5C以及1C三种倍率下测试，充电方面，1C倍率充电能在1小时42分完成充电，放电部分，可以看到0.2C倍率放电放出容量3456mAh，接近标称容量，放出能量是最高的，达到12.66Wh。
再来看看内阻和温度表现，在空电以及满电状态下内阻数值均没有超过标称内阻，2V满电内阻为 22.71mΩ，2.5V空电内阻为 24.27mΩ，并在两种不同状态下的内阻均变化不大，温度方面，在三组不同倍率充放电进行30分钟后测试温度，温度在28-36℃区间，发热量控制优秀。
整体来说这款亿纬锂能INR18650/35V电芯，无论是充放电能力还是内阻以及温度表现都发挥出了优秀的表现，其最高支持 1C 充电 3C 放电，属于储能型高能量密度电芯，可封装成不同规格电池组；可以应用到两轮电动车、AGV、机器人、移动电源、家庭储能等不同领域，是厂商和消费者的优质选择。
