隆利科技的Mini-LED背光模组专利，通过让反射罩和扩散膜片能协同作用，不仅能够避免产生光斑，实现光的均匀分布，而且还能够提高观测角度的亮度。
集微网消息，自 2016 年以来，隆利科技已在Mini-LED技术上投入的大量的人力物力。近日与博世签订合同，为宝马汽车项目提供2025-2033年所需的车载Mini-LED背光显示模组产品，更是彰显了隆利科技在Mini-LED领域的技术能力。
液晶显示装置具有的液晶面板自身不发光。因此，液晶显示装置在液晶面板的背面侧设置有作为面光源装置的背光装置作为对液晶面板进行照明的光源。可用于面光源背光的迷你发光二极管(MiniLED)由于具有高亮度、高解析度和寿命长等优点而备受关注。MiniLED芯片尺寸在200微米以下，能够在现实效果上媲美OLED产品，且在材料成本上较OLED更有竞争优势。随着MiniLED产品应用越来越广泛，基于MiniLED的产品设计越来越多，比如高亮度背光、区域调光(Local dimming，HDR)型背光等。直下式的MiniLED背光装置的主要构件有光学膜片组、MiniLED光源与反射片等，在此组成架构中，如何在不增加成本与出光亮度的条件下，有效地提高出光均匀度的成为一项重要的课题。
为此，隆利科技于2021年4月27日申请了一项名为“一种出光均匀的直下式Mini-LED背光模组”的发明专利（申请号：202110459605.7），申请人为深圳市隆利科技股份有限公司。

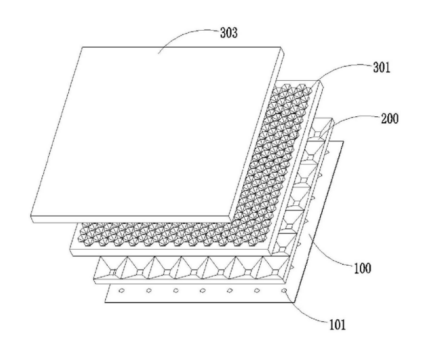

图1 直下式MiniLED背光模组的爆炸视图

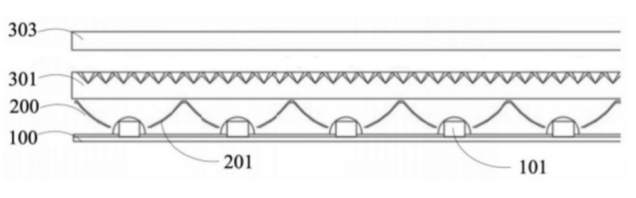

图2 直下式MiniLED背光模组的截面视图
图1、2为本发明提出的一种直下式MiniLED背光模组，包括PCB基板100、反射罩200、光学膜片组300。复合构成光学膜片组300的膜片由扩散膜片301和量子点膜303组成，其中扩散膜片301由聚碳酸酯制成，材料透过率为95％。
扩散膜片301的出光侧设有多个下凹的微透镜结构3011，由此在出光侧的表面形成若干凹陷空腔，一般情况下，这些凹陷空腔中均填充着空气介质。入射光穿过具有不同的折射率的材质时，满足斯涅尔定律，即nisinδ＝ntsinθ。其中，ni的含义为入射光一侧材料的折射率，δ的含义为入射角度，nt的表示透射光一侧材料的折射率，θ为出射角度。
当量子点膜303的荧光光源从扩散膜片301的出光侧入射，扩散膜片301的微透镜结构3011反射入射角度在临界角δc的以外的入射光，使大部分源自于量子点膜303的入射光被反射回量子点膜303。

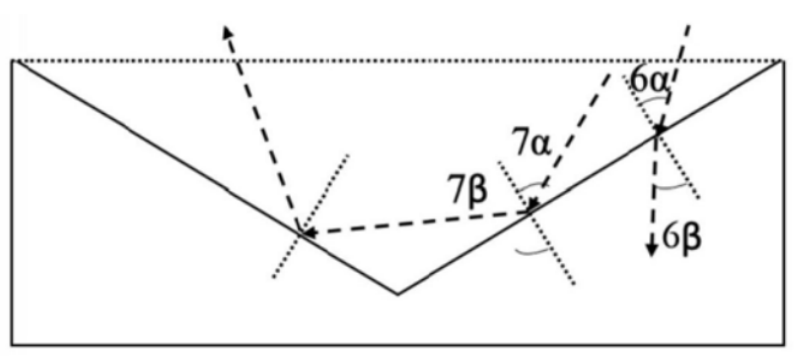

图3 扩散膜片的光学原理图
图3为扩散膜片的光学原理图，光线6a和光线7a分别以小于临界角δc的入射角6α和大于临界角δc的入射角7α相遇微透镜结构3011的外表面，入射角为6α的光线以相对于表面的法线的出射角6β进入扩散膜片301，入射角为7α的光线以相对于表面的法线的出射角7β反射进而全反射回量子点膜303。由此，通过扩散膜片301的微透镜结构3011反射来自量子点膜303的光，减少量子点膜303的荧光的损失从而增加亮度。同时避免因为PCB基板100部分吸收红绿光RG，造成的面光源的RGB比例失衡而出现偏黄的光。
简而言之，隆利科技的Mini-LED背光模组专利，通过让反射罩和扩散膜片能协同作用，不仅能够避免产生光斑，实现光的均匀分布，而且还能够提高观测角度的亮度。
隆利科技创建于2007年，专门从事LED背光显示模组开发，并与京东方、三星、华为、小米等企业建立了长期合作关系。希望在不久将来，隆利科技能够实现“全球显示产业的领导者”这一愿景。
