近日，上海市第一届“数建杯”数字城市建设成果赛总决赛圆满结束，同济科技·慧之建团队参与的《张江“智盒”BIM智慧设计》项目荣获房屋建筑类设计赛道一等奖、总决赛二等奖。
01
Project Introduction
项|目|介|绍

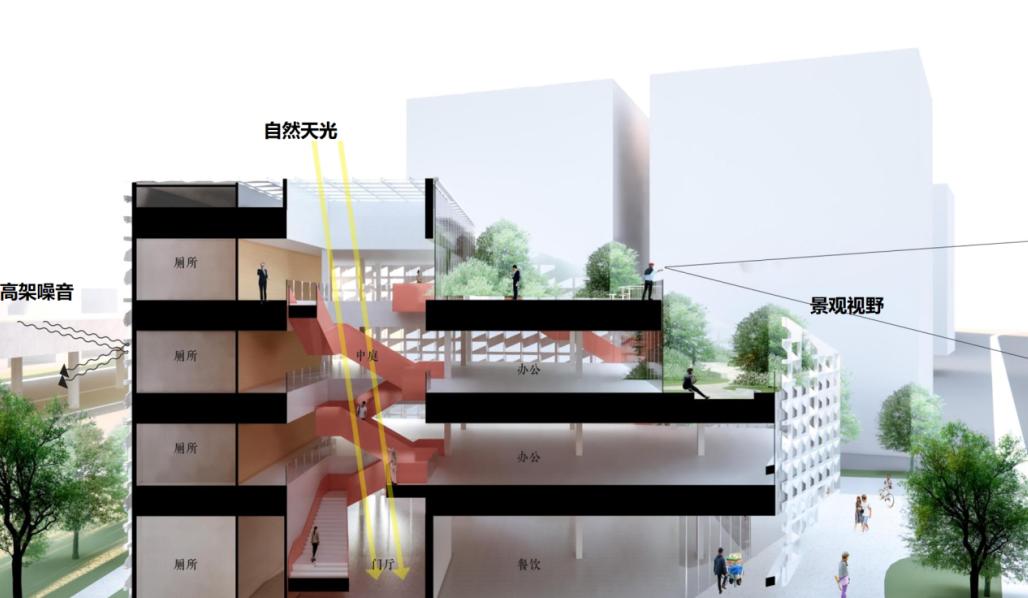

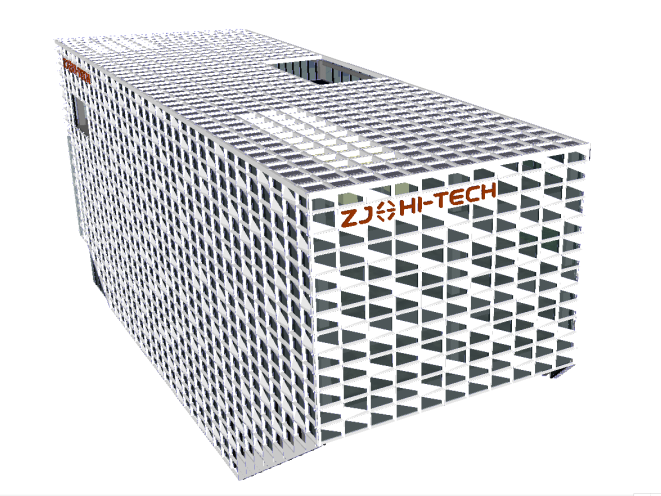

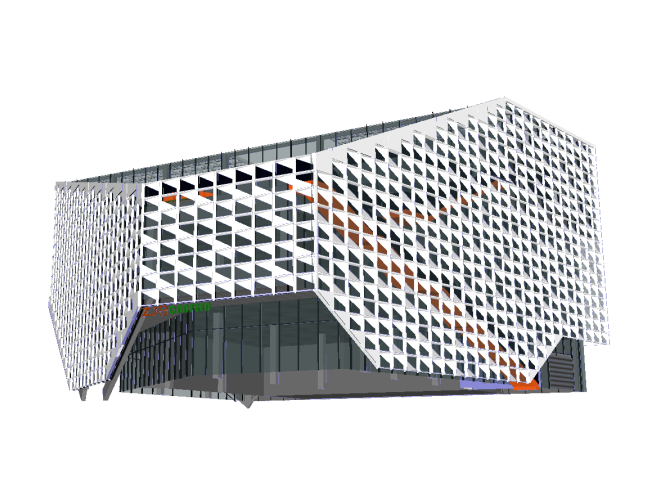

本项目区位优势明显、交通便利，是上海集成电路设计产业园重要的门户节点。项目总建筑面积约6660平方米，以“开放、创新、绿色”为核心，打造体现科创企业理念的建筑形象以及激发创意灵感的建筑空间，提供良好景观生态环境，为使用人员提供宜人的城市尺度和工作环境。
02
Application Highlights
应|用|亮|点
同济科技·慧之建BIM团队与设计团队在协作方式上积极创新，将BIM模型前置于设计图纸，对复杂空间把控更准确，有效推进项目运转，在工作流中形成了BIM半正向化设计模式。

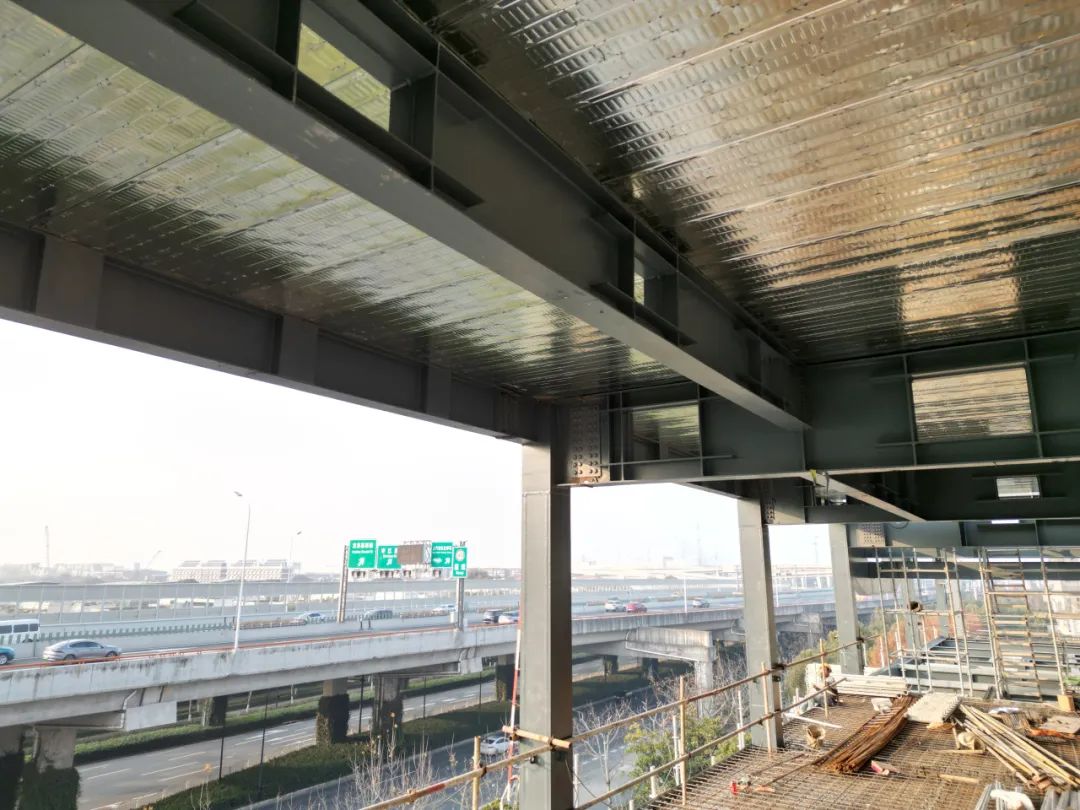

基于管综的全穿梁BIM半正向设计

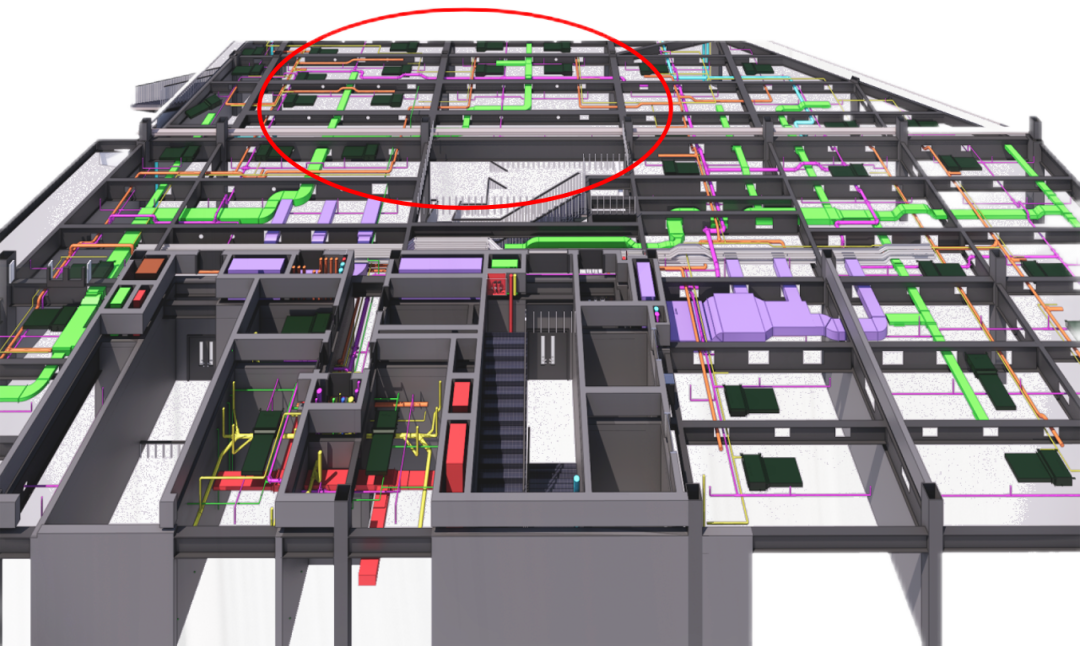

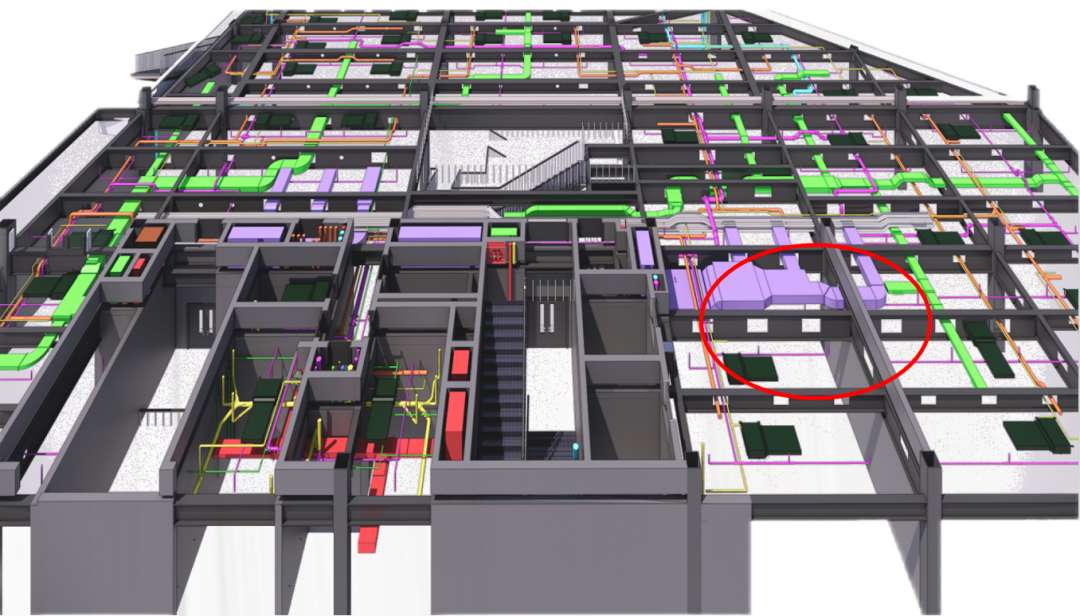

1.模型整合发现管线行径处洞口缺少，与结构及水专业协调，在满足钢梁承载力条件下增添洞口，或改变管线路由，满足各房间内部功能。

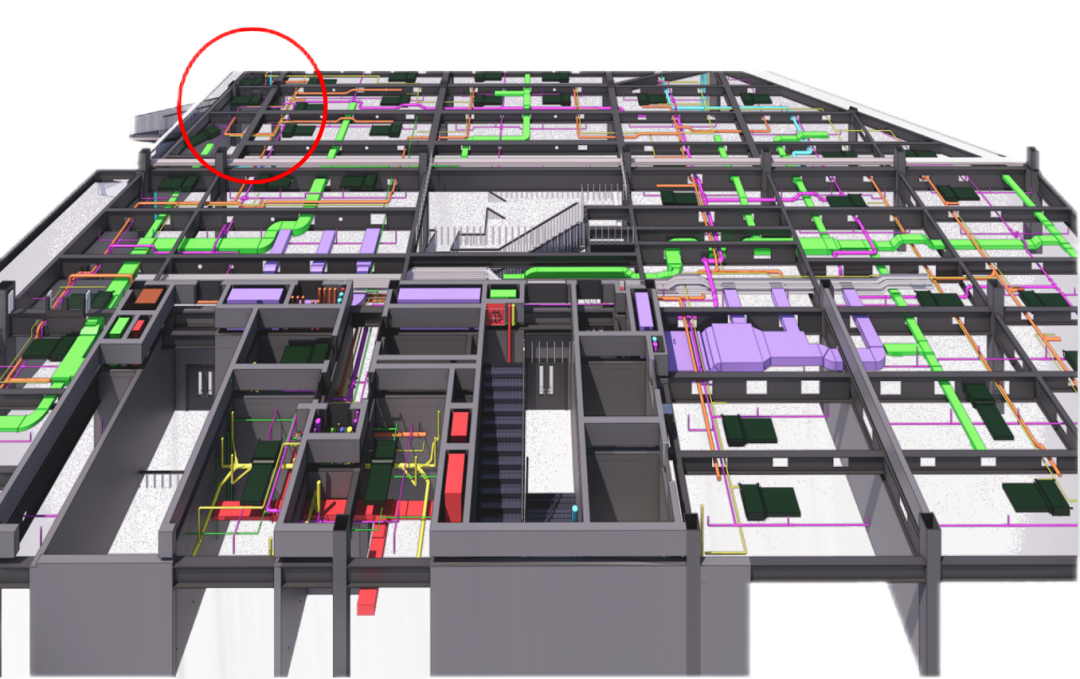

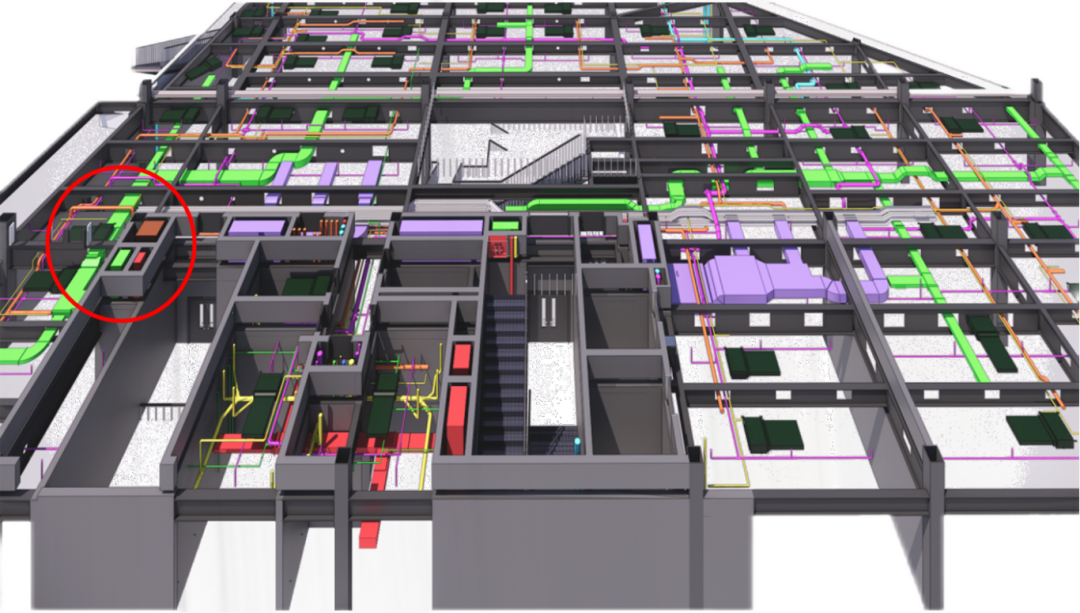

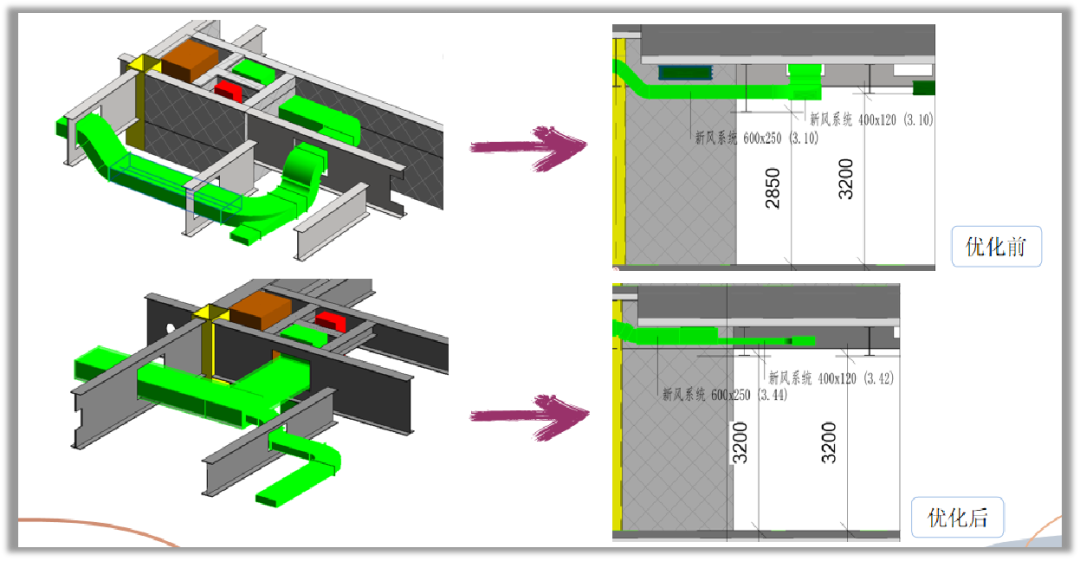

2.区域降板，净高不满足，与暖通协调，结合上下层风管路由调换新风立管与排油烟管井位置，保证区域净高。
3.部分方形洞口改为圆形，减少开洞加工成本，提升钢梁强度与承载力，增加视觉美观性。
4.因全线穿梁，后期可变动性极小，故在保证承载力的情况下预留孔洞，便于后期运维改造、管线增加、方案调整等可能性，将设计灵活化。

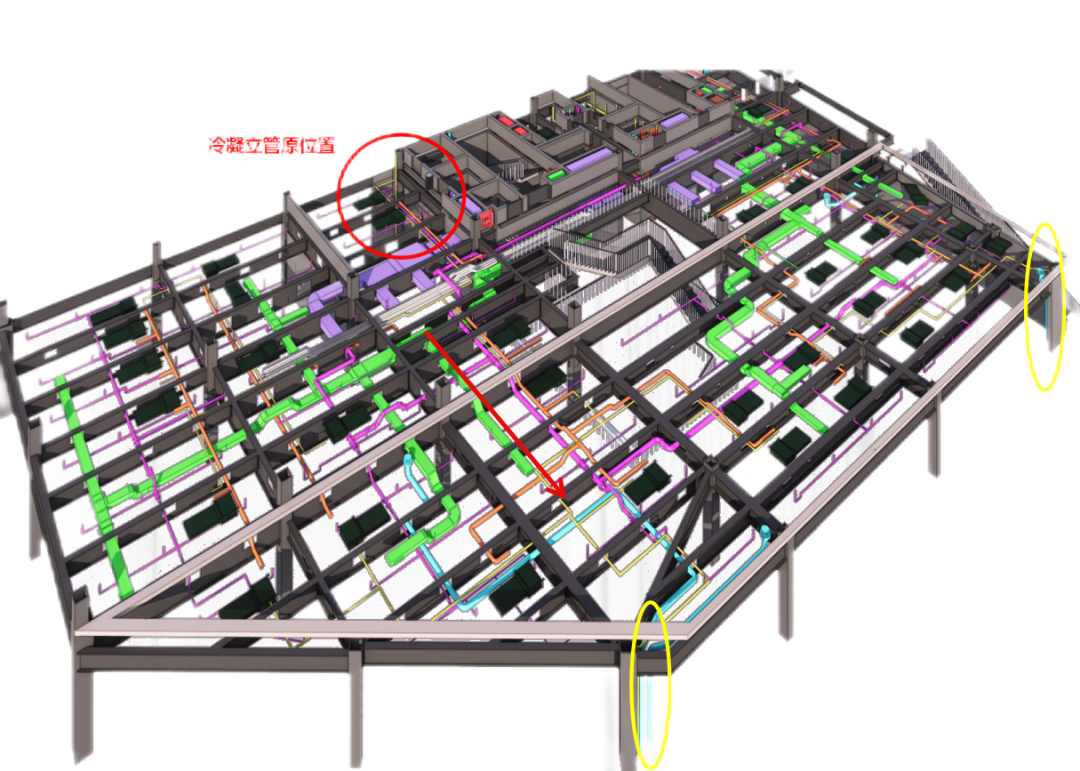

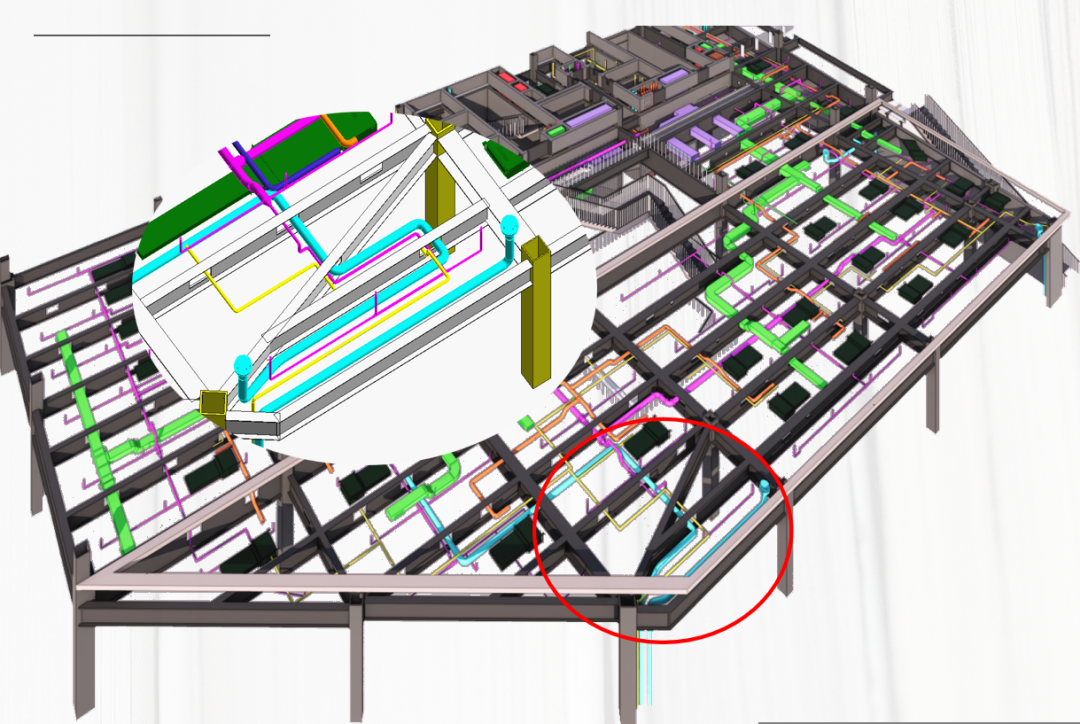

5.冷凝管管线按照梁洞高度排布无法满足放坡要求，与暖通协调再屋顶花园两角新增冷凝立管，满足房间功能性。
6.水系统管道水平翻弯过多，影响上水且增加成本。与结构协调，调整梁洞位置，减少管道弯绕，并将管道路由提资水专业设计修改图纸。
通过BIM模型进行钢结构加工下料

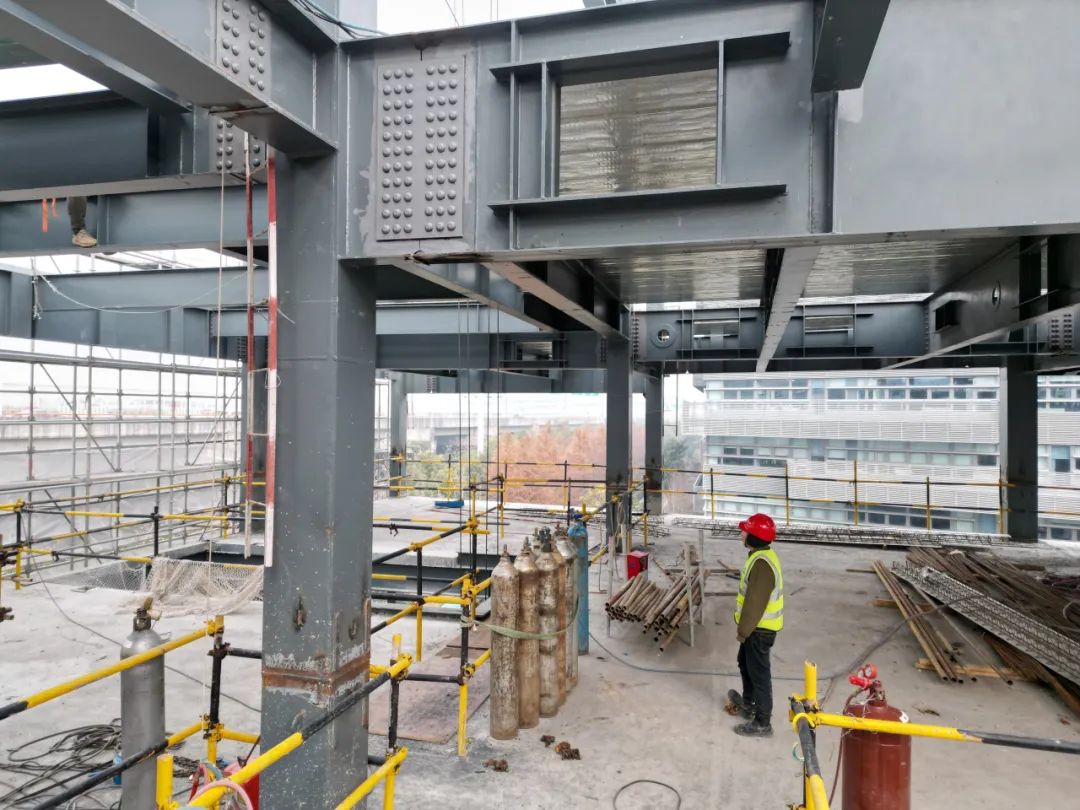

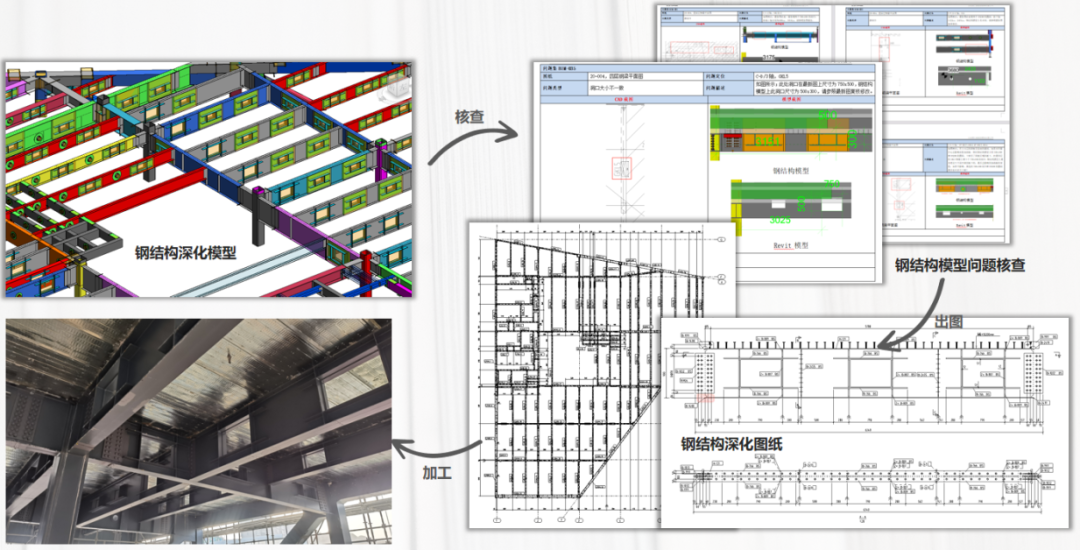

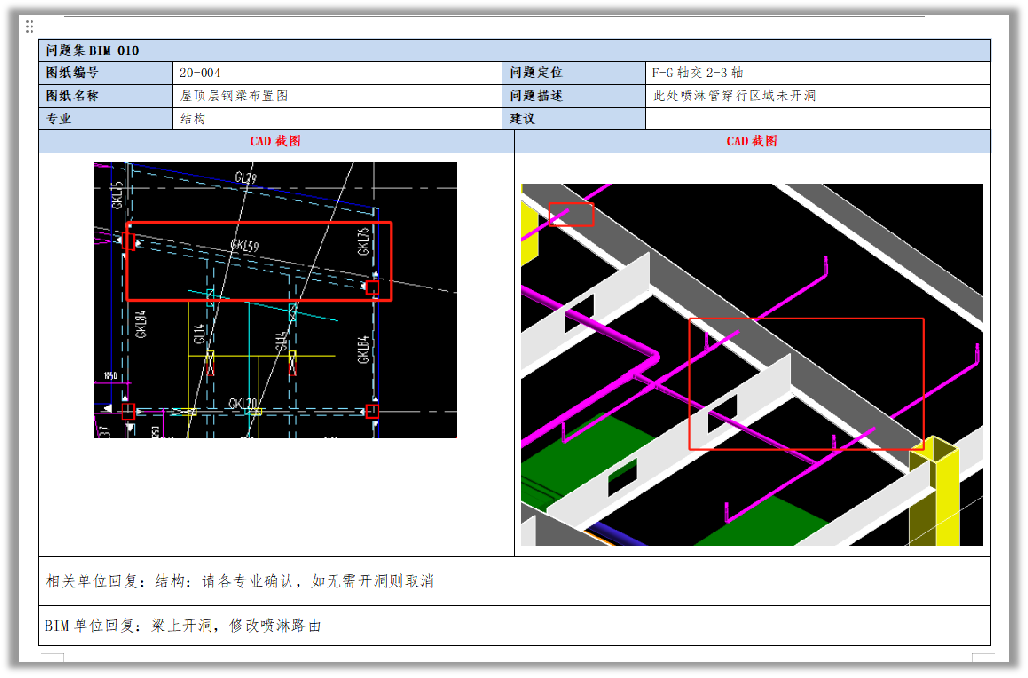

通过BIM模型导出设计图纸，并按照变更对钢结构深化模型进行核查，检查钢结构单位的模型中所有钢梁尺寸与梁上洞口的位置大小及个数，确保钢结构深化模型与最终版施工图纸保持一致。最终通过模型进行加工下料，实现BIM设计到下料加工及指导施工的工作流程。
03
Application Value
应|用|价|值
·节约成本·
在管线穿梁排布过程中更精确的保证每根管线按照对应孔洞穿行，避免现场安装遇到管线位置预留不足的问题，最大限度减少现场拆改。
·减少返工·
利用BIM模型三维可视化应用，确保专业人员高效准确理解设计意图、施工工艺等，减少因理解偏差造成的返工。
·提高效率·
利用集成模型与BIM轻量化平台，串联业主方、设计、总包等各单位高效协同工作，实现各方高效便捷地协同解决问题，提高沟通效率。
此次获奖是对同济科技·慧之建BIM技术应用的肯定，提升了慧之建团队在行业内的影响力和知名度。未来，公司将持续以创新促发展，提高BIM技术应用能力，提升工程质量管理水平，致力于打造更多优质工程。
