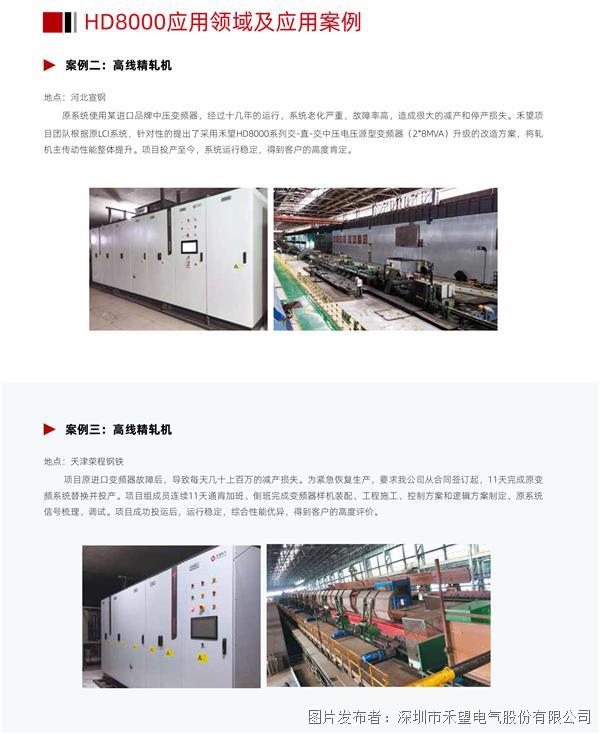

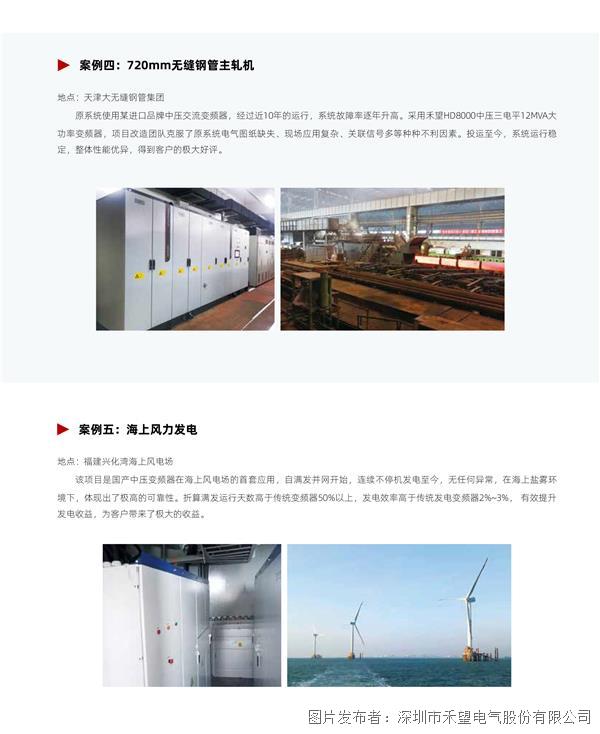

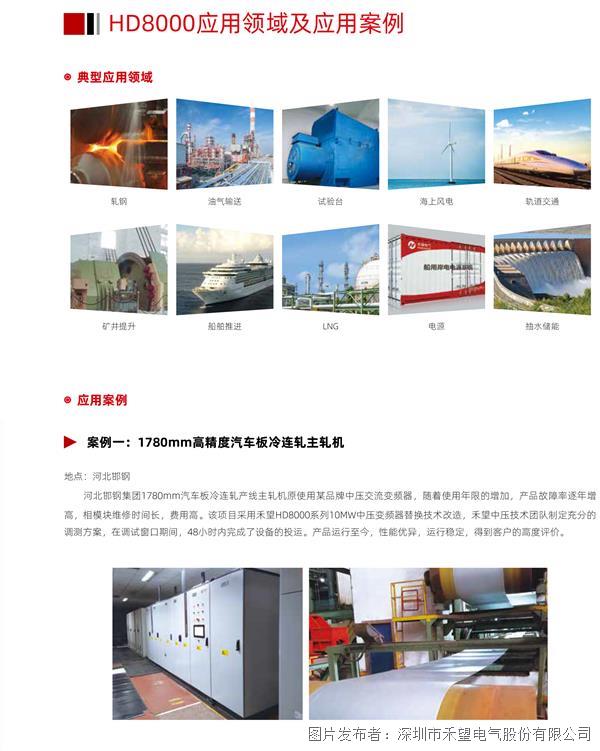

HD8000系列中压工程型变频驱动系统是禾望电气自主研发的大功率驱动系统,包括AC-DC-AC交直交单传动变频器和AC-DC、DC-AC共直流母线多传动变频器,其中单机最大功率可达68MVA,并机系统最大功率可达136MVA,其模块化的硬件和工程化软件设计理念使其具备各种复杂工况的驱动能力。
?防护等级高:IP54防护
?控制方式:V/F、CLVC、OLVC
?适配电机:异步感应电机、永磁同步电机、电励磁同步电机
?采用高压IGCT功率器件
?全水冷冷却方案,冷却效果好环境适应性高、电网适应性强
?电压等级:3.3kV、6.6kV、10kV、13.8kV
?功率范围:8MVA~136MVA
?支持单轴传动、多轴传动、二象限、四象限灵活配置
国际领先水平技术
“大功率IGCT交直交变频调速装置”和“大功率IGCT交直交变频调速系统关键技术和应用”被鉴定为国际先进水平,多项技术被鉴定为国际领先水平
工程化可靠性设计
? IGCT故障与判断+桥臂直通保护技术
? IP54整体防护、关键部件冗余设计
?采用双面压接结构功率器件
?采用应用于军工、冶金行业的晶闸管类器件IGCT
模块化设计
?关键组件模块化设计
?智能故障诊断系统,快速定位
?功率模块拆装时间只需30分钟,维护简单快捷
控制性能优异
?支持二象限及四象限整流方案
?高低压穿越和扭振抑制控制等自主技术
?快速转矩动态响应,满足系统抑制机械谐振需求
?可适配异步感应电机、永磁同步电机和电励磁同步电机
?电机分段同步调制,满足轧钢、提升机等高调速范围要求
适应能力强
?采用水冷散热方式
?支持单传、多传及并机
?环境适应能力强,系统整体防护可达IP54
?强大的电网适应能力,支持电网宽范围输入
通讯协议&智慧软件
?可定制化通讯协议
?强大的监控系统
?提供快速调试工具hopeInsight,快捷组网调试
项目 |
规格描述与技术数据 |
基本整流 |
输入电压 |
3.3kV 6.6kV 10kV 13.8kV |
输入频率 |
45Hz~66Hz |
过载能力 |
相对额定电流长期过载110%,相对额定电流120%过载60s |
工作效率 |
≥99% |
基波功率因素 |
≥95%(额定电流,配置2%电流输入电抗器) |
保护功能 |
过载保护、过热保护、短路保护、故障预判等等 |
PWM整流 |
输入频率 |
45Hz~66Hz |
过载能力 |
相对额定电流长期过载110%,相对额定电流120%过载60s |
工作效率 |
≥99% |
功率因数 |
可调整(出厂设定为1) |
保护功能 |
过载保护、过热保护、短路保护、故障预判等等 |
逆变 |
输出电压 |
3.3kV、6.6kV、10kV、13.8kV |
最大输出频率 |
110Hz |
稳速精度 |
OLVC:0.01% CLVC:0.01% |
速度脉动 |
OLVC:0.2% CLVC:0.1% |
启动转矩 |
OLVC:150% CLVC:200% |
转矩控制 |
V/F:支持 OLVC:支持 CLVC:支持 |
转矩精度 |
OLVC:5% CLVC:2% |
转矩响应时间 |
OLVC:5ms CLVC:5ms |
转速响应时间 |
OLVC:100ms CLVC:100ms |
动态速降当量 |
OLVC:0.5%*s CLVC:0.25%*s |
过载能力 |
相对额定电流长期过载110%,相对额定电流120%过载60s |
环境条件 |
温度 |
入口水温≤40℃ |
海拔 |
≤2000m(2000m~4000m降额使用) |
机械数据 |
防护等级 |
IP54 |
冷却方式 |
水冷 |
防腐等级 |
C4-M |
