在智能设备不断追求高效、小型化和低成本的今天，电源管理方案也在不断革新。杰华特全新推出的 PD 芯片 JWH7242，满足IEEE 802.3af 标准，以其高度集成与灵活配置优势，为安全摄像头、WLAN 接入点、物联网设备等提供完美的电源解决方案。
简单外围设计，高集成度
典型应用图
JWH7242 的一大亮点在于其简化的外围设计。芯片内置关键保护与检测功能，外部无需复杂的电路设计即可实现高性能电源管理。
l 外围简单：检测电阻和适配器的上下拉电阻均可按需调节，设计人员能灵活配置电路，快速响应不同需求。
l 高度集成：集成了多项核心功能，包括检测、分级、上电 Inrush 电流限制以及工作电流限制，内置100V PD 热插拔 MOSFET，大大降低了外部器件的依赖。
这种设计不仅降低了设计难度，还有效减少了 BOM 成本，使产品在保证性能的同时，更加符合高效、小型化的设计趋势。
全面智能保护，稳定可靠
JWH7242 完全符合 IEEE 802.3af 标准，且100%通过sifos测试验证，提供一系列智能保护措施，确保系统在各种复杂环境下稳定运行。
l 内置欠压保护、过温保护、短路保护、限流保护
l 工作环境温度范围：-40℃~+85℃
l 集成100V PD热插拔MOSFET
l 待机保护电流：如果MOS电流小于 60mA，PD将主动吸收约10mA作为待机电流，从而保证PSE芯片不会触发空载掉电保护
这些保护机制有效防范了系统意外风险，为各类应用场景提供了坚实的电源保障
灵活配置，满足多样需求
针对不同应用场景的需求，JWH7242展现出极高的灵活性。
l 适配器供电：支持适配器优先供电，满足多种电源接入场景
l 检查电阻（24.9kΩ±1%）与适配器上下拉电阻可调：用户可按需自行调整，适应性极强，助力设计人员快速开发与迭代。
l 封装选择灵活：支持 SOT23-5 与 ESOP8 两种封装方式，满足不同产品的尺寸和散热要求。
这种灵活配置不仅大幅降低了设计复杂度，也使得产品在体积和成本上均具竞争优势。
应用场景广泛
JWH7242 针对各种符合 IEEE 802.3af 标准的设备提供解决方案，其应用领域范围广泛。
网络设备：安全摄像头、WLAN 接入点等
物联网设备：各类智能终端和传感器
适配器供电设备：满足适配器优先供电要求的各类场景
无论是企业级应用还是个人智能家居，JWH7242 都能带来高效、稳定的电源管理体验。

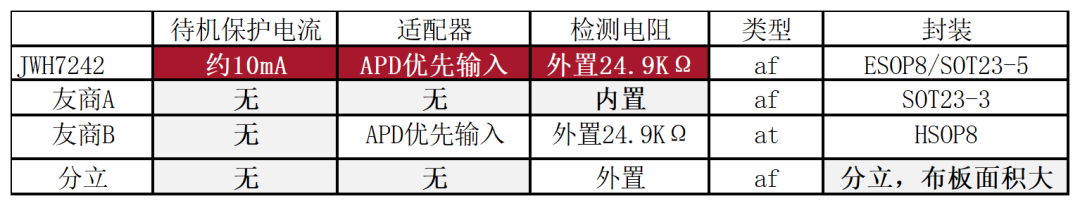

对比市面PD芯片，优势显著
l 待机保护电流：一个合规的PD必须吸收一定的电流以避免断开连接。这个最小电流称为待机保护电流。待机保护电流的值对于1级到4级为10毫安，如果PSE在至少400毫秒内未检测到待机保护电流，则必须关闭端口
l 适配器优先供电功能：适配器通过分压加在APD pin的电压VAPD-RTN＞1.5V触发APD功能，从而保证适配器(APD)供电优先于PSE供电
l 检测电阻：相比于内置，外置检测电阻便于客户按需更换不同阻值，适应工频干扰等复杂的系统环境
l 封装：两种封装选择，对比友商A多两个PIN（PG和APD），对比分立，集成度高，系统可靠性更高
杰华特始终致力于推动电源管理技术的革新。全新JWH7242 PD芯片凭借其外围简单、集成度高以及灵活配置的独特优势，为您的产品设计提供了更低成本、更高效率的解决方案。
关注杰华特，携手开启智能电源管理新时代，共同实现高效、小型化设计的无限可能！
