来源 :思瑞浦3PEAK2024-12-27
聚焦模拟和数模混合
聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK（股票代码：688536）推出同步降压转换器产品TPP38002，产品采用ISO-Buck技术，广泛应用于工业电源模块、储能、变频器和伺服等领域。
TPP38002静态功耗仅有70μA；支持4.5V~36V宽输入电压范围；在强制PWM工作模式下，TPP38002具有出色的纹波抑制能力；同时产品可提供TSOT23-6（3mm X 3.05mm）超小封装。
TPP38002产品优势
高工作效率
TPP38002在12V输入条件下，输出5V非隔离和隔离电压时、非隔离侧效率超过85%，最高可达94%，隔离侧效率也超过70%。

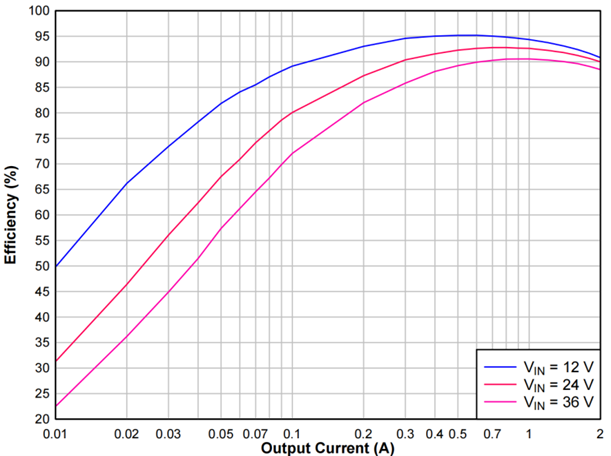

TPP38002非隔离侧效率
VOUT1=5V, L1=18μH, 500kHz
TPP38002隔离侧效率
VOUT2=5V, N1:N2=1:1, 500kHz
强纹波抑制能力
TPP38002的ISO-Buck方案在12V转5V 隔离5V、2A及0.2A的负载时，输出纹波控制在110mVpp内，保证了输出的稳定性。
CH4: VOUT1 Primary Side Output
CH3: VOUT2 Secondary Side Output
VIN=12V, I1=2A, I2=0.2A
高精度负载调整
TPP38002在ISO-Buck应用中，非隔离侧(Primary Side)和隔离侧(Secondary Side)输出电压全负载范围波动分别控制在±0.5%和0.9V以内，展现了出色的瞬态响应和负载适应能力。
Primary Side Load Regulation

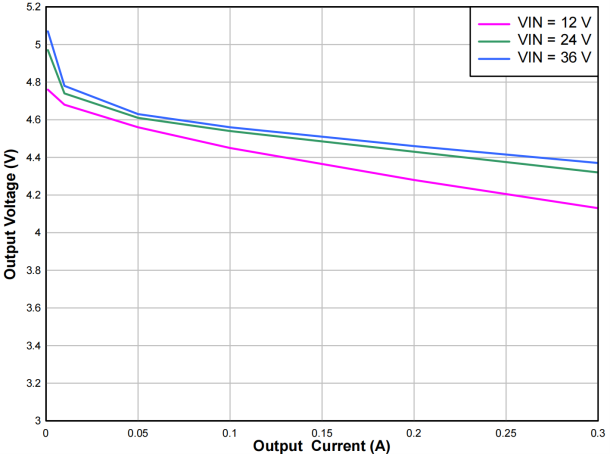

Secondary Side Load Regulation
低发热设计
集成低导通阻抗的功率MOSFET和合理的反馈回路设计，基于TPP38002的12V转5V 隔离5V的ISO-Buck方案在轻载下最高温升仅为4℃。

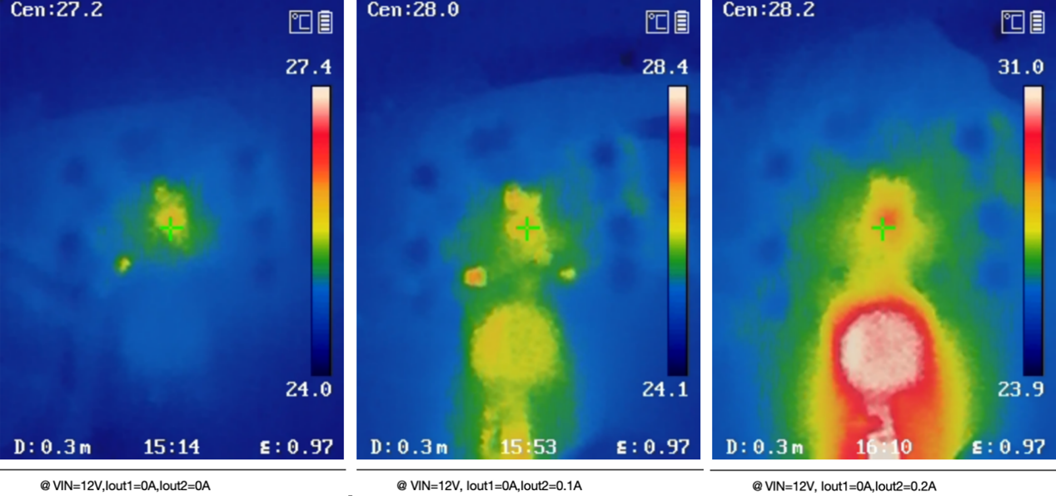

TPP38002 ISO-Buck温升数据
TPP38002产品特性
宽输入电压范围：4.5V～36V
支持2A的Buck拓扑应用
支持最大3W的ISO-Buck转换器应用
超低静态功耗：70μA静态工作电流
集成2ms快速软启动
集成内部环路补偿电路
可调节输出电压（VFB=0.6V）
集成过流、过压、过温保护功能
宽工作温度范围：-40℃至+125℃
紧凑封装：TSOT23-6 （3mm X 3.05mm）
TPP38002典型应用
作为隔离式降压转换器，TPP38002集成了内部软启动、补偿和保护功能，不仅能够实现非隔离同步降压输出，还能通过耦合电感器或变压器生成一个或多个隔离式次级输出，实现低成本、高效率的降压调节，为客户提供灵活的设计选择。典型拓扑如下所示。
TPP38002 ISO-Buck拓扑
TPP38002产品现已量产，可提供样品及评估板。如有需求，请联系思瑞浦当地销售团队或邮件至business@3peak.com。
