引言
皮带机在港口的使用非常普遍，特别是在一些大型港口上。皮带机在静止或运行时皮带内贮藏了大量的能量，启动过程中，如果不加设软启动装置，过大的张力波极易引起皮带被撕断，因此，在一些行业的安全规程中，带式输送机必须加设软启动装置。随着高压变频技术的不断进步和完善，在新建港口中，皮带机设备优先考虑采用变频调速控制。
项目介绍

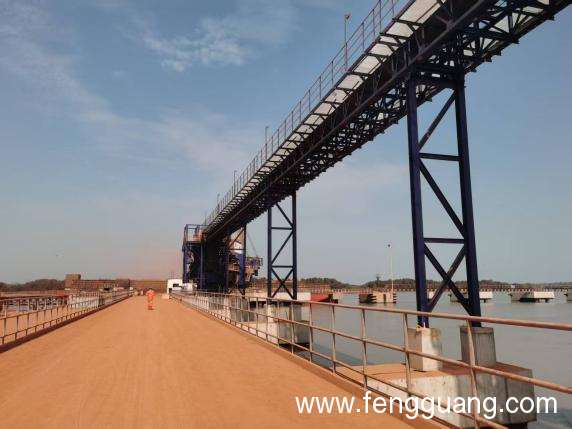

几内亚是全球最大铝土矿生产国，主要出口铝土矿几内亚货运港口，主皮带机用来由料场到货船装运平台，皮带机为2台电机同时联动拖动。

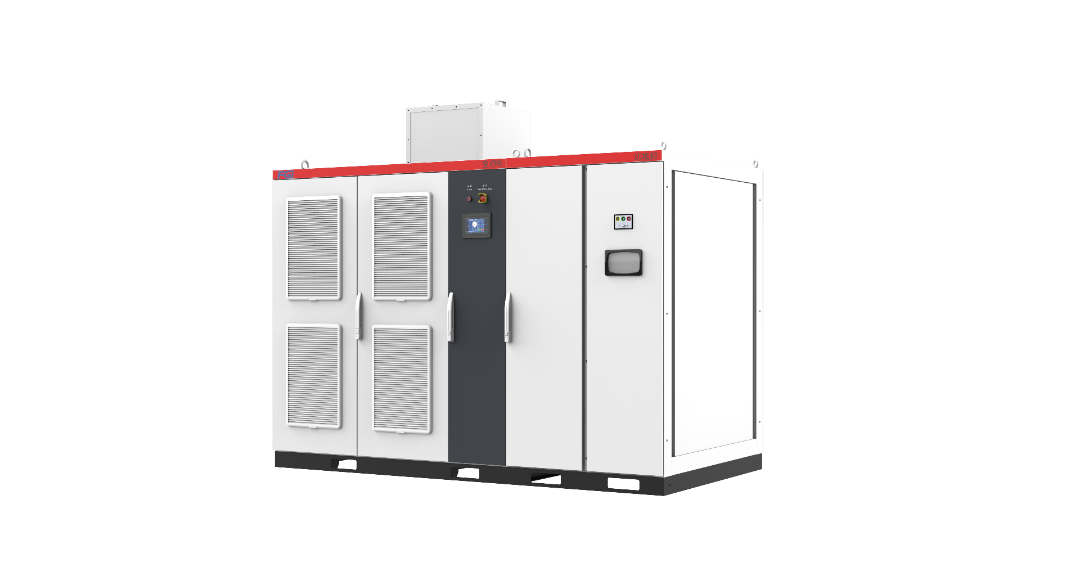

经过对各种高压变频器厂家调研、方案对比，几内亚货运港口最终选择了新风光G74系列新一代高压变频器作为皮带机的控制设备，用于实现皮带机的软起、软停、调速、功率平衡等控制。
皮带机变频控制方案
新风光高低压系列变频器，适用于各行业的皮带机应用，能够提供不同负载的综合电力解决方案，满足多种多样的需求。
?电机参数自学习，精确学习到电机参数，进行有效控制；
?光纤控制，主机、从机随时互换；
?主机、从机控制方式灵活；
?支持多个电机的主从控制；
?支持变频器热备用技术。
主从控制

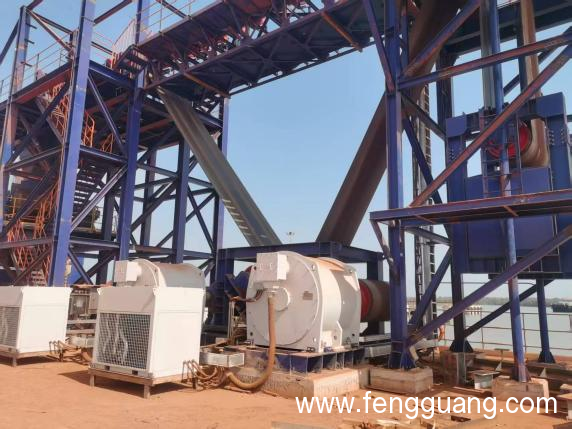

此方案采用2台变频器分别拖动2台电机，将各个电机定子绕组直接分别接在相应变频器输出测；2台电机变频系统是由完全独立的2台变频器通过主、从机的同步通讯方式。保证2台电机的转速以及功率平衡。2台电机中任意一台都可作为主机，另外1台为从机。二机拖动方案中，变频器对电机独立控制，变频器主从之间可以自动来调整变频器输出功率一致。

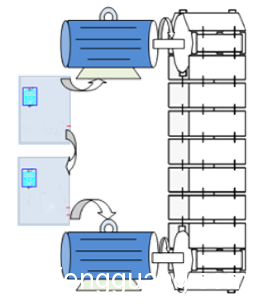

皮带机变频器主从控制简图

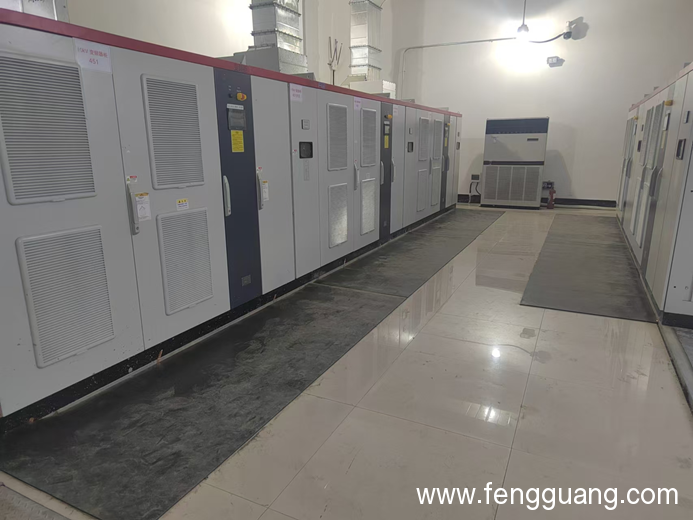

皮带机变频电控系统

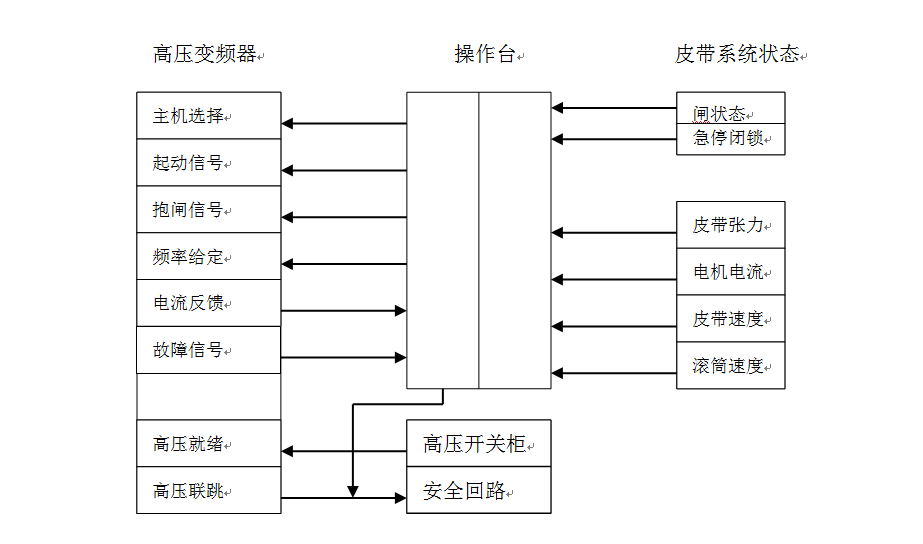

皮带电控系统控制原理
1
起车时，对各系统传送过来的信号判断正常才能进入下一程序。
2
当皮带机各部分都具备起车条件，发出启动信号。变频器按给定的运行信号输出相应频率和电压。
3
与此同时，操作台发出指令使抱闸打开，若抱闸未打开或未完全打开，将同时给变频器急停信号。
4
当皮带达到额定速度，检测皮带速度与滚筒速度，当二者速度差值超过规定值，会紧急停车。
使用效能
真正实现了皮带机软启动
通过电机慢速启动带动皮带机，可将启停时产生的冲击减至最小；
降低胶带带强
由于变频器启动时间在1～3600s内调整，降低了启动冲击，机械损耗；
功率平衡
采用优异的主从控制方式，实现电机转矩与功率平衡；
验带功能
变频调速系统为无级调速在空载状态可任意带速运行；
平稳的重载启动
变频器低频运转可输出2.2倍额定力矩，适于重载启动；
节能
可根据负载情况调整带速，可节约电能、降低皮带的磨损。
结束语
皮带机的驱动系统采用新风光G74系列高压变频器，可根据负载状况调节输出频率，避免电动机功率浪费，提高能源利用率。随着全球对节能环保的重视程度不断提高，高压变频器在皮带机上的应用将更加广泛，助力企业降低能耗成本，实现绿色生产。
